Крышка радиатора 13750899

← Каркас верхней крышки кузова 13750840 Трубопровод гидравлический управления экскаватором 13764547 →

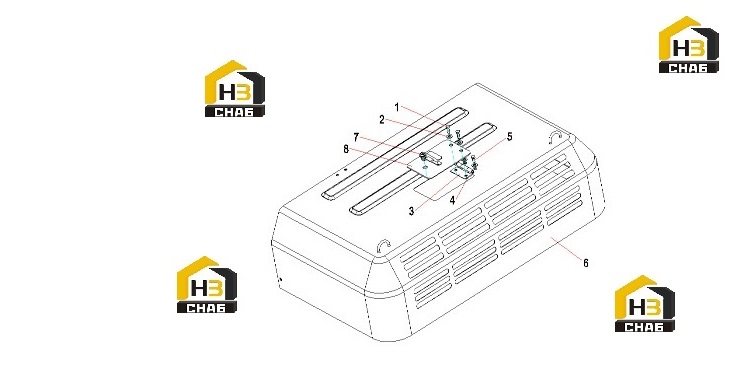

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer Flat M10

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hinge

Каталожный номер:A810502079012

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:6

Наименование:radiator hood assembly

Каталожный номер:13750903

Комплект:1

Примечание:

№ на схеме:7

Наименование:Door lock

Каталожный номер:A222200000122

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cap, filler

Каталожный номер:A810502050133

Комплект:1

Примечание:
