Ковш 13751101

← Система смазки стрелы 13755316 Основание зуба 13751099 →

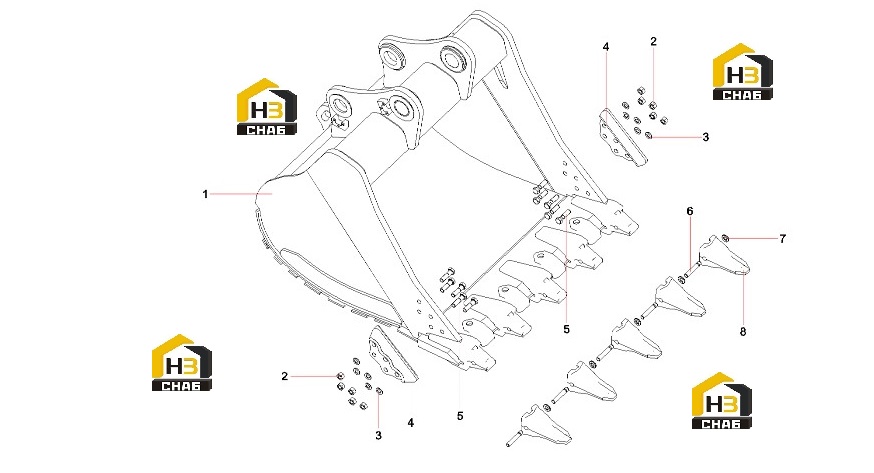

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket body SY750C1I3KH.3.4A.1

Каталожный номер:13751099

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:A210307000078

Комплект:10

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60013102

Комплект:10

Примечание:

№ на схеме:4

Наименование:Lateral Tooth SY850C3I2K.3.4H-2

Каталожный номер:12805834

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M33×120(GB5782) 10.9

Каталожный номер:60312151

Комплект:10

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:60176499

Комплект:5

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:60176498

Комплект:5

Примечание:

№ на схеме:8

Наименование:Tooth

Каталожный номер:60176496

Комплект:5

Примечание:
