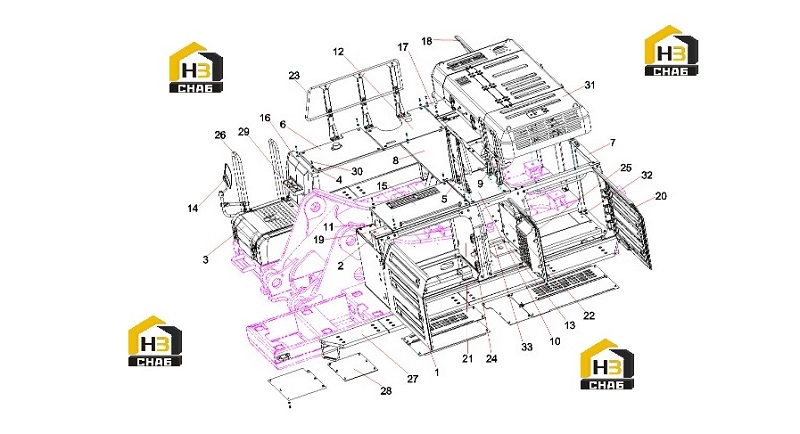

Компоненты кузова экскаватора 13861183

← Фильтр топливный и кронштейн 60250940 Дверь левая передняя кузова 13862537 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left front door

Каталожный номер:13862537

Комплект:1

Примечание:

№ на схеме:2

Наименование:plate SY750C1I3KH.1.6A.50

Каталожный номер:13860399

Комплект:1

Примечание:

№ на схеме:3

Наименование:TOOL BOX SY750C1I3KH.1.6.7

Каталожный номер:13748801

Комплект:1

Примечание:

№ на схеме:4

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:167

Примечание:

№ на схеме:5

Наименование:Left handrail II

Каталожный номер:13488711

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover plate assembly of fuel tank

Каталожный номер:13751543

Комплект:1

Примечание:

№ на схеме:7

Наименование:support assembly

Каталожный номер:13860228

Комплект:1

Примечание:

№ на схеме:8

Наименование:Central upper cover plate assembly

Каталожный номер:13751570

Комплект:1

Примечание:

№ на схеме:9

Наименование:Left handrail 1

Каталожный номер:13748767

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover SY750C1I3KH.1.6.19

Каталожный номер:13751560

Комплект:1

Примечание:

№ на схеме:11

Наименование:plate SY750C1I3KH.1.6A-12

Каталожный номер:13860393

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover plate assembly of hydraulic

Каталожный номер:13751675

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sponge SY750C1I3KH.1.6A-16

Каталожный номер:13860396

Комплект:1

Примечание:

№ на схеме:14

Наименование:rearview SY750C1I3KH.1.6.32

Каталожный номер:13748765

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover plate assembly of Oil

Каталожный номер:13751657

Комплект:1

Примечание:

№ на схеме:16

Наименование:ornament box SY750C1I3KH.1.6.6

Каталожный номер:13748777

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover plate assembly of main

Каталожный номер:13751701

Комплект:1

Примечание:

№ на схеме:18

Наименование:right door SY750C1I3KH.1.6.5

Каталожный номер:13745624

Комплект:1

Примечание:

№ на схеме:19

Наименование:plate SY750C1I3KH.1.6A-11

Каталожный номер:13860392

Комплект:1

Примечание:

№ на схеме:20

Наименование:Left door SY750C1I3KH.1.6.4

Каталожный номер:13745615

Комплект:1

Примечание:

№ на схеме:21

Наименование:plate SY750C1I3KH.1.6A-13

Каталожный номер:13860394

Комплект:1

Примечание:

№ на схеме:22

Наименование:install

Каталожный номер:13762643

Комплект:1

Примечание:

№ на схеме:23

Наименование:Right-hand guardrail II

Каталожный номер:13748769

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sponge SY750C1I3KH.1.6.29

Каталожный номер:13763016

Комплект:1

Примечание:

№ на схеме:25

Наименование:Left door SY750C1I3KH.1.6.3

Каталожный номер:13745571

Комплект:1

Примечание:

№ на схеме:26

Наименование:Right ladder with handrail

Каталожный номер:13748631

Комплект:1

Примечание:

№ на схеме:27

Наименование:Stair SY750C1I3KH.1.6.9

Каталожный номер:13749428

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bottom cover plate assembly

Каталожный номер:13747851

Комплект:1

Примечание:

№ на схеме:29

Наименование:Footplate SY485C1I3KH.1.6.21

Каталожный номер:13305337

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:87

Примечание:

№ на схеме:31

Наименование:Bonnet Assy SY750C1I3KH.1.6.8

Каталожный номер:13751269

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:80

Примечание:

№ на схеме:33

Наименование:Sponge SY750C1I3KH.1.6A-15

Каталожный номер:13860395

Комплект:1

Примечание:
