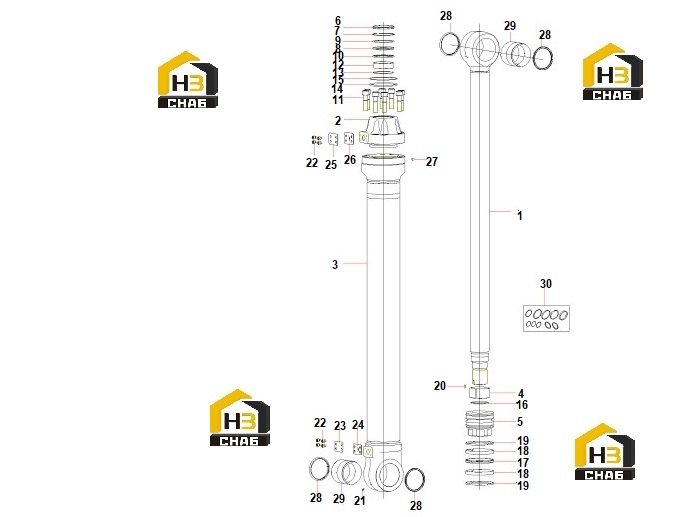

Комплектующие цилиндра стрелы 60306212

← Цилиндр стрелы правый 13763686 Цилиндр стрелы левый 13763681 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60337160

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, end

Каталожный номер:60337161

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60337162

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bumper Sleeve

Каталожный номер:60342854

Комплект:1

Примечание:

№ на схеме:5

Наименование:piston

Каталожный номер:60305785

Комплект:1

Примечание:

№ на схеме:6

Наименование:wiper scraper seal

Каталожный номер:60305784

Комплект:1

Примечание:

№ на схеме:7

Наименование:Closing ring

Каталожный номер:60342850

Комплект:1

Примечание:

№ на схеме:8

Наименование:obturating ring

Каталожный номер:60305783

Комплект:1

Примечание:

№ на схеме:9

Наименование:closing ring

Каталожный номер:60305782

Комплект:1

Примечание:

№ на схеме:10

Наименование:Buffer ring

Каталожный номер:60342849

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:60342885

Комплект:8

Примечание:

№ на схеме:12

Наименование:Sliding shaft sleeve

Каталожный номер:60342847

Комплект:1

Примечание:

№ на схеме:13

Наименование:closing ring

Каталожный номер:60305781

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60305780

Комплект:1

Примечание:

№ на схеме:15

Наименование:closing ring

Каталожный номер:60305779

Комплект:1

Примечание:

№ на схеме:16

Наименование:cushion ring

Каталожный номер:60305778

Комплект:1

Примечание:

№ на схеме:17

Наименование:obturating ring

Каталожный номер:60305777

Комплект:1

Примечание:

№ на схеме:18

Наименование:guide ring

Каталожный номер:60305776

Комплект:2

Примечание:

№ на схеме:19

Наименование:dirt ring

Каталожный номер:60305775

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60342875

Комплект:1

Примечание:

№ на схеме:21

Наименование:oil cup

Каталожный номер:60305756

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:60342838

Комплект:8

Примечание:

№ на схеме:23

Наименование:Filler opening capping plate

Каталожный номер:60342836

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rubber shim

Каталожный номер:60342837

Комплект:1

Примечание:

№ на схеме:25

Наименование:Filler opening capping plate 66.7×31.8

Каталожный номер:60342839

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rubber shim 66.7×31.8

Каталожный номер:60342840

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:60342835

Комплект:1

Примечание:

№ на схеме:28

Наименование:Wiper scraper seal

Каталожный номер:60342890

Комплект:4

Примечание:

№ на схеме:29

Наименование:Graphite liner copper sleeve

Каталожный номер:60295053

Комплект:2

Примечание:

№ на схеме:30

Наименование:Cylinder repair kit

Каталожный номер:60342303

Комплект:1
