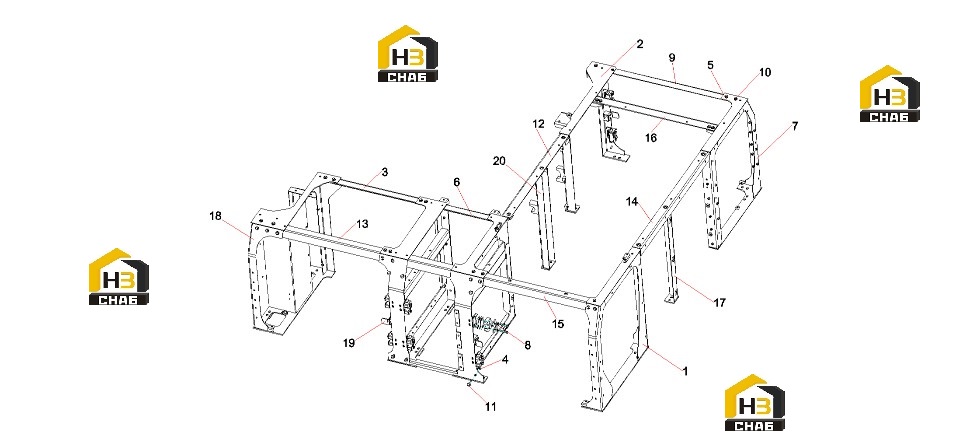

Каркас кузова экскаватора 13860228

← Пластина защитная топливного бака 13751543 Замок 13306843 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pillar SY750C1I3KH.1.6A.1.5

Каталожный номер:13859675

Комплект:1

Примечание:

№ на схеме:2

Наименование:right support

Каталожный номер:13859624

Комплект:1

Примечание:

№ на схеме:3

Наименование:beam SY750C1I3KH.1.6A.1.13

Каталожный номер:13860221

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:5

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:39

Примечание:

№ на схеме:6

Наименование:air filter cabin

Каталожный номер:13860106

Комплект:1

Примечание:

№ на схеме:7

Наименование:right rear support

Каталожный номер:13859585

Комплект:1

Примечание:

№ на схеме:8

Наименование:Assembly of Bumper Block

Каталожный номер:13306843

Комплект:8

Примечание:

№ на схеме:9

Наименование:beam SY750C1I3KH.1.6A.1.4

Каталожный номер:13859597

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:39

Примечание:

№ на схеме:11

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:8

Примечание:

№ на схеме:12

Наименование:Beam SY750C1I3KH.1.6.1.7

Каталожный номер:13756052

Комплект:1

Примечание:

№ на схеме:13

Наименование:beam SY750C1I3KH.1.6A.1.11

Каталожный номер:13860220

Комплект:1

Примечание:

№ на схеме:14

Наименование:Beam SY750C1I3KH.1.6.1.2

Каталожный номер:13756041

Комплект:1

Примечание:

№ на схеме:15

Наименование:beam SY750C1I3KH.1.6A.1.9

Каталожный номер:13860222

Комплект:1

Примечание:

№ на схеме:16

Наименование:beam SY750C1I3KH.1.6A.1.2

Каталожный номер:13859596

Комплект:1

Примечание:

№ на схеме:17

Наименование:Left rear pillar

Каталожный номер:13756050

Комплект:1

Примечание:

№ на схеме:18

Наименование:pillar SY750C1I3KH.1.6A.1.8

Каталожный номер:13860202

Комплект:1

Примечание:

№ на схеме:19

Наименование:door-shaft seal

Каталожный номер:13306818

Комплект:3

Примечание:

№ на схеме:20

Наименование:Left front pillar

Каталожный номер:13756045

Комплект:1

Примечание:
