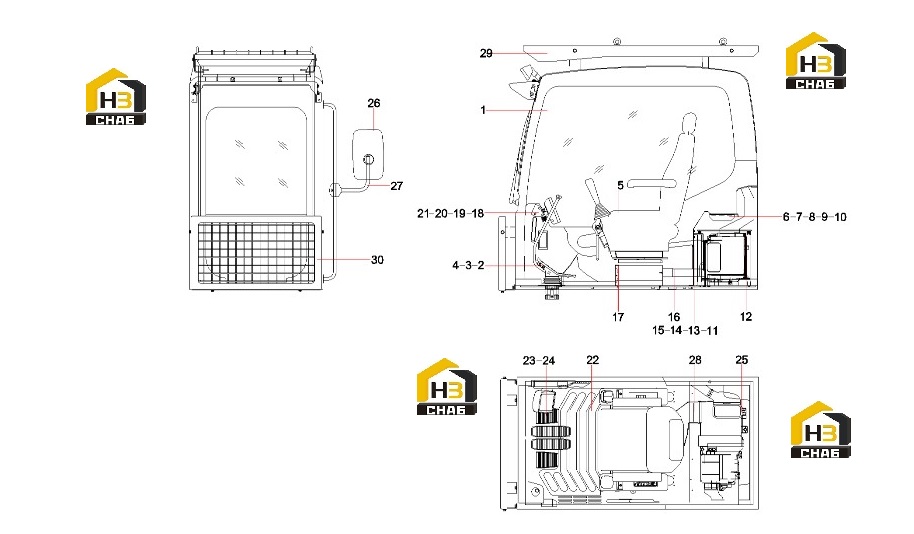

Кабина экскаватора 13298847

← Подшипник поворотный 13739262 Кабина 13269885 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JWDW04 Large excavator cab

Каталожный номер:13269885

Комплект:1

Примечание:

№ на схеме:2

Наименование:Control mechanism, travel

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:3

Наименование:Bolt

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:4

Наименование:Washer 10GB93

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:5

Наименование:seat and control cabinet

Каталожный номер:13300780

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:7

Наименование:Washer 6GB97.1

Каталожный номер:24000632

Комплект:6

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:-

Комплект:20

Примечание:Modification or other

№ на схеме:9

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:22

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:11

Наименование:Front bracket of electrical

Каталожный номер:13298857

Комплект:1

Примечание:

№ на схеме:12

Наименование:Supporting Lever

Каталожный номер:13399928

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plate, vertical, lower left

Каталожный номер:10243510

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right lower standing plate

Каталожный номер:13298840

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, cover, air, inner

Каталожный номер:10244287

Комплект:1

Примечание:

№ на схеме:16

Наименование:Passage, air, foot-blowing

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw, tapping

Каталожный номер:A210264000004

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:19

Наименование:Washer 16GB97.1

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:20

Наименование:Screw

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:21

Наименование:Bolt

Каталожный номер:-

Комплект:3

Примечание:Modification or other

№ на схеме:22

Наименование:Bottom board rack of cab

Каталожный номер:13299430

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pedal

Каталожный номер:A810299000007

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sleeve, rubber

Каталожный номер:A820606030112

Комплект:2

Примечание:

№ на схеме:25

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:10567493

Комплект:1

Примечание:

№ на схеме:26

Наименование:Mirror, rear view, cab

Каталожный номер:60151838

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bracket GP, rear view mirror

Каталожный номер:12051215

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:29

Наименование:Top protective network of Cheshen

Каталожный номер:13791387

Комплект:1

Примечание:

№ на схеме:30

Наименование:Front lower protective net of

Каталожный номер:13791904

Комплект:1

Примечание:
