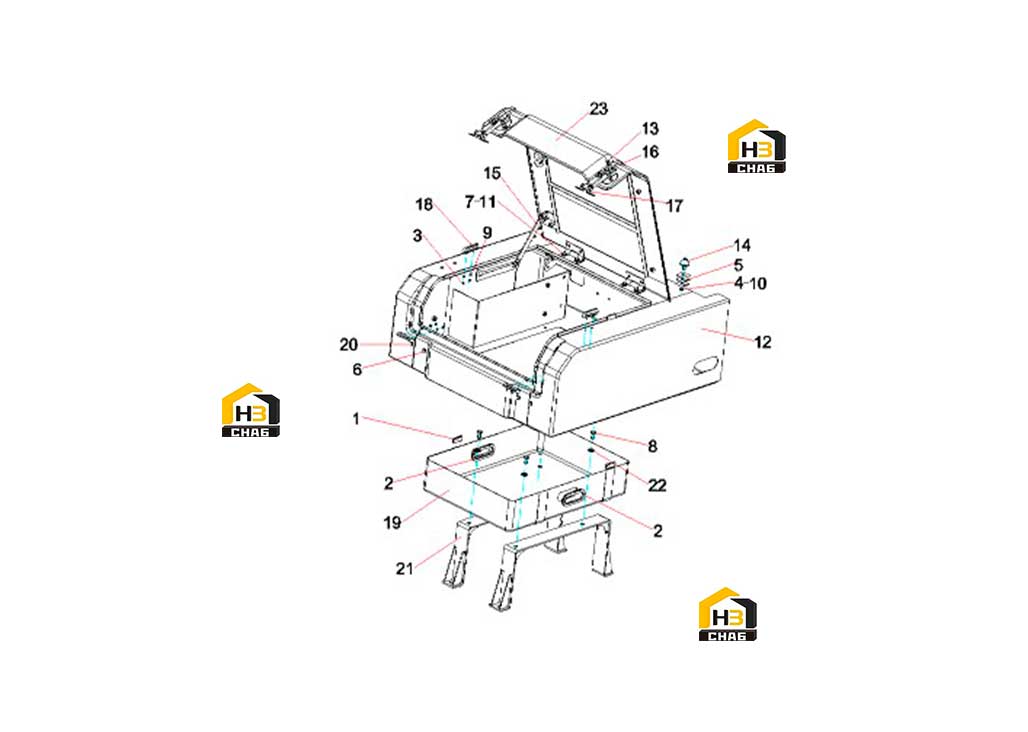

Ящик для инструментов 13748801

← Дверь левая передняя кузова 13862537 Поручень левый 13488711 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sealing strip SY485C1I3KH.1.6.1

Каталожный номер:13305267

Комплект:3

Примечание:

№ на схеме:2

Наименование:Protective Sleeve

Каталожный номер:13305268

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut M5GB6170

Каталожный номер:A210307000015

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spacer SY485C1I3KH.1.6.1-5

Каталожный номер:13305266

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:4

Примечание:M12x25GB5783 10.9

№ на схеме:9

Наименование:Washer 5GB97.1

Каталожный номер:A210405000005

Комплект:8

Примечание:

№ на схеме:10

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:12

Наименование:Tool box SY750C1I3KH.1.6.7.1

Каталожный номер:13748814

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:4

Примечание:M8x16GB5783 10.9

№ на схеме:14

Наименование:Cushion Block

Каталожный номер:13305172

Комплект:2

Примечание:

№ на схеме:15

Наименование:Supporting rod assembly

Каталожный номер:13305527

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:4

Примечание:

№ на схеме:17

Наименование:Door lock

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:18

Наименование:Buffer block SY485C1I3KH.1.6.1.7

Каталожный номер:13305174

Комплект:4

Примечание:

№ на схеме:19

Наименование:Tool box assembly

Каталожный номер:13304998

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:4

Примечание:M8x20GB5783 10.9

№ на схеме:21

Наименование:Bracket SY485C1I3KH.1.6.1.5

Каталожный номер:13305000

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:23

Наименование:Cover assembly of tool box

Каталожный номер:13857823

Комплект:1

Примечание:
