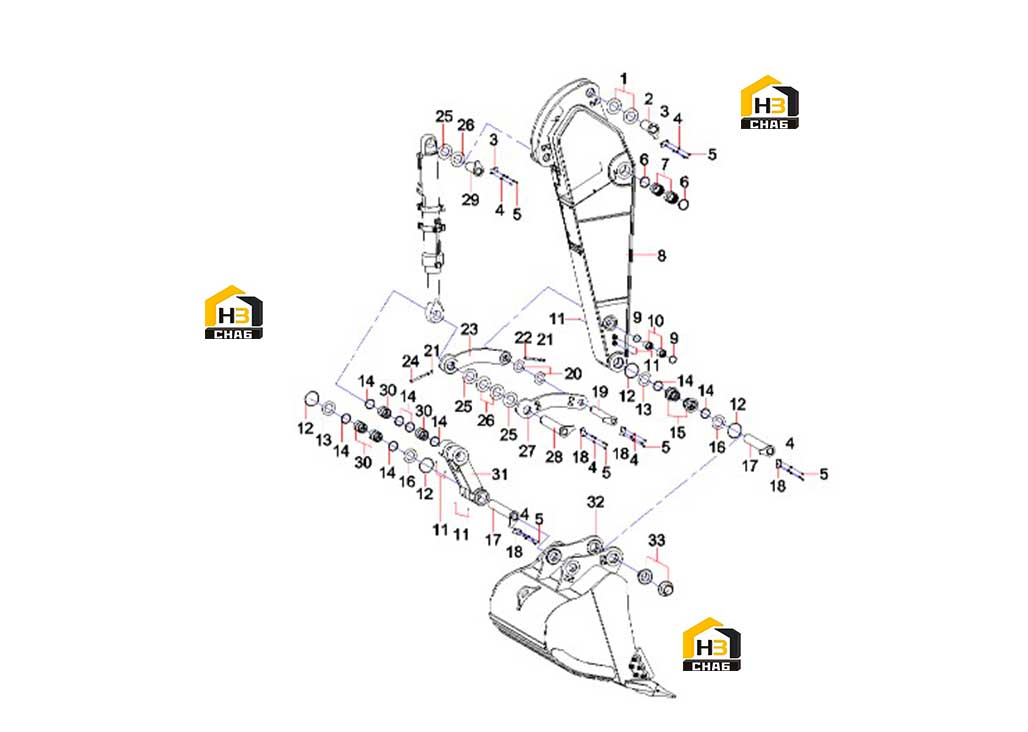

Узел рукояти и ковша 13757747

← Узел стрелы 13757747 Система гидравлическая стрелы 13757711 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PlateSY850C3I2K.3-2

Каталожный номер:12750764

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pin SY750C1I3KH.3.6

Каталожный номер:13724750

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pressure plate SY750C1I3KH.3-10

Каталожный номер:13724659

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:18

Примечание:

№ на схеме:5

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:18

Примечание:M16x35GB5783 10.9

№ на схеме:6

Наименование:Metal framework dust-proof ring

Каталожный номер:60308522

Комплект:2

Примечание:

№ на схеме:7

Наименование:Shaft sleeve SY750C1I3KH.3-2

Каталожный номер:13724664

Комплект:2

Примечание:

№ на схеме:8

Наименование:arm SY750C1I3KH.3.3

Каталожный номер:13743981

Комплект:1

Примечание:

№ на схеме:9

Наименование:MCS dust ring 100x114x8

Каталожный номер:60044257

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shaft Sleeve SY750C1I3KH.3-4

Каталожный номер:13724666

Комплект:2

Примечание:

№ на схеме:11

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:7

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:60285827

Комплект:4

Примечание:

№ на схеме:13

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737745

Комплект:8

Примечание:

№ на схеме:14

Наименование:Ring, dust

Каталожный номер:B230101001657

Комплект:8

Примечание:

№ на схеме:15

Наименование:Shaft Sleeve SY750C1I3KH.3-3

Каталожный номер:13724665

Комплект:2

Примечание:

№ на схеме:16

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737746

Комплект:8

Примечание:

№ на схеме:17

Наименование:Pin SY750C1I3KH.3.12

Каталожный номер:13724714

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pressure plate SY750C1I3KH.3-11

Каталожный номер:13724660

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin SY750C1I3KH.3.14

Каталожный номер:13724719

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:10135677

Комплект:10

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000007

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M24x200GB5782 10.9

Каталожный номер:A210110000213

Комплект:1

Примечание:

№ на схеме:23

Наименование:Right jiggle bar SY750C1I3KH.3.8

Каталожный номер:13729359

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210110000108

Комплект:1

Примечание:

№ на схеме:25

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737742

Комплект:10

Примечание:

№ на схеме:26

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737743

Комплект:10

Примечание:

№ на схеме:27

Наименование:Left jiggle bar SY750C1I3KH.3.9

Каталожный номер:13729360

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin SY750C1I3KH.3.13

Каталожный номер:13724716

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin SY750C1I3KH.3.10

Каталожный номер:13724708

Комплект:1

Примечание:

№ на схеме:30

Наименование:Shaft Sleeve SY750C1I3KH.3-6

Каталожный номер:13724668

Комплект:4

Примечание:

№ на схеме:31

Наименование:Connecting rod SY750C1I3KH.3.7

Каталожный номер:13729447

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bucket SY750C1I3KH.3.4A

Каталожный номер:13751101

Комплект:1

Примечание:

№ на схеме:33

Наименование:bush SY750C1I3KH.3-13

Каталожный номер:13724662

Комплект:2

Примечание:
