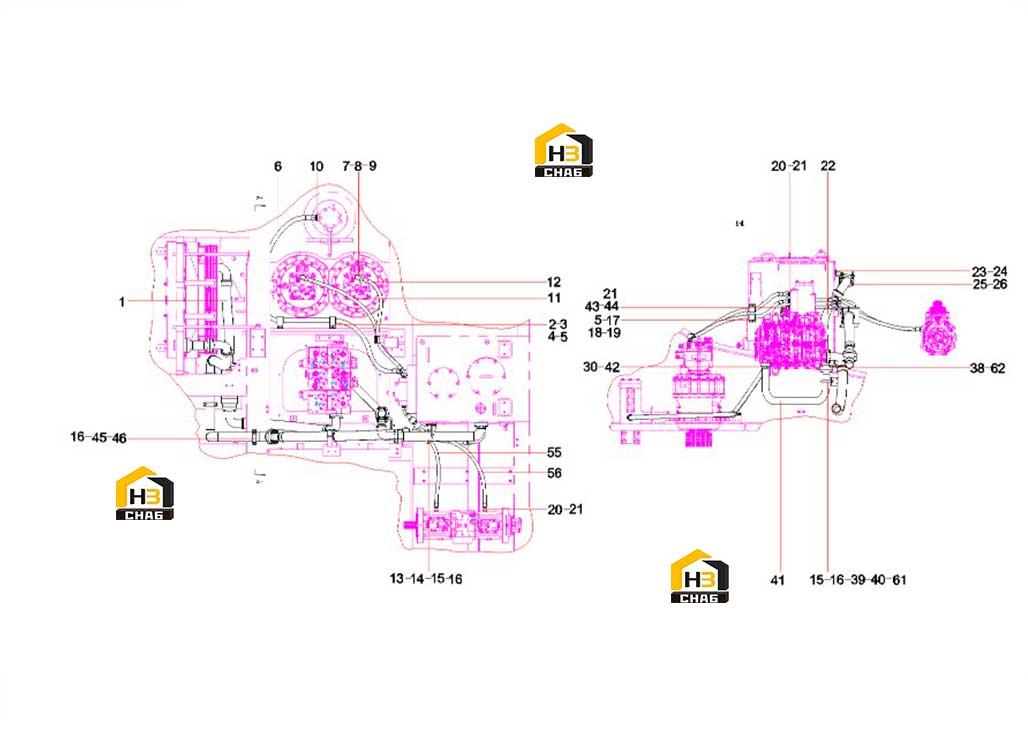

Трубопровод возврата масла (часть 1) 13764914

← Фильтр b229900000063 Трубопровод возврата масла (часть 2) 13764914 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber hose

Каталожный номер:60337916

Комплект:1

Примечание:

№ на схеме:2

Наименование:Φ40 rubber cushion

Каталожный номер:11206203

Комплект:2

Примечание:

№ на схеме:3

Наименование:pipe fixSY365CAI2KS.1.2.2-17

Каталожный номер:12860574

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:6

Наименование:rubber hose

Каталожный номер:60313119

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205002280

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fitting, Elbow EWLM30

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting, Adapter GELM33-LM36

Каталожный номер:B210780000052

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber Hose

Каталожный номер:B230103002991

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hy hose 1SN20-DKOL-DKOL45-

Каталожный номер:B230103005359

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate SY750C1I3KH.1.2.2.1A

Каталожный номер:13882126

Комплект:1

Примечание:

№ на схеме:14

Наименование:U-bolt

Каталожный номер:A229900005723

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000639

Комплект:12

Примечание:12GB97.1

№ на схеме:17

Наименование:Φ26 rubber cushion

Каталожный номер:11206238

Комплект:2

Примечание:

№ на схеме:18

Наименование:fitting strip SY485C1I3KH.1.2.4-3

Каталожный номер:13306471

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:4

Примечание:M10x20GB5783 10.9

№ на схеме:20

Наименование:Joint

Каталожный номер:A820205000942

Комплект:6

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:7

Примечание:

№ на схеме:22

Наименование:Rubber hose

Каталожный номер:60337918

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:60238781

Комплект:6

Примечание:14GB97.1

№ на схеме:24

Наименование:Bolt M14x30

Каталожный номер:A210111000205

Комплект:6

Примечание:M14X30GB5783 10.9

№ на схеме:25

Наименование:Flange, SAE

Каталожный номер:60024155

Комплект:16

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:A210204000462

Комплект:24

Примечание:M12X45GB70.1 10.9

№ на схеме:30

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:16

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:A210204000343

Комплект:4

Примечание:

№ на схеме:39

Наименование:Plate SY750C1I3KH.1.2.2-7

Каталожный номер:13832763

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt M12x30GB5783 Dacroment

Каталожный номер:24000295

Комплект:2

Примечание:

№ на схеме:41

Наименование:Steel Piple

Каталожный номер:13755750

Комплект:1

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:43

Наименование:Fitting, Elbow

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:A820205002352

Комплект:1

Примечание:G3/4-M36

№ на схеме:45

Наименование:Pipe Clip

Каталожный номер:13498435

Комплект:2

Примечание:

№ на схеме:46

Наименование:Bolt M12x70GB5783 10.9

Каталожный номер:A210111000104

Комплект:8

Примечание:

№ на схеме:55

Наименование:Rubber Hose

Каталожный номер:B230103003355

Комплект:1

Примечание:

№ на схеме:56

Наименование:Rubber Hose

Каталожный номер:60099418

Комплект:1

Примечание:

№ на схеме:61

Наименование:U-BoltSY650.1.2-11

Каталожный номер:10106005

Комплект:1

Примечание:

№ на схеме:62

Наименование:Split flange FHS38CFX

Каталожный номер:B210780000741

Комплект:2

Примечание:
