Соединения трубопровода 13764392

Соединения трубопровода 13764392

← Трубопровод электромагнитного клапана 13764392 Электромагнитный клапан 60243482 →

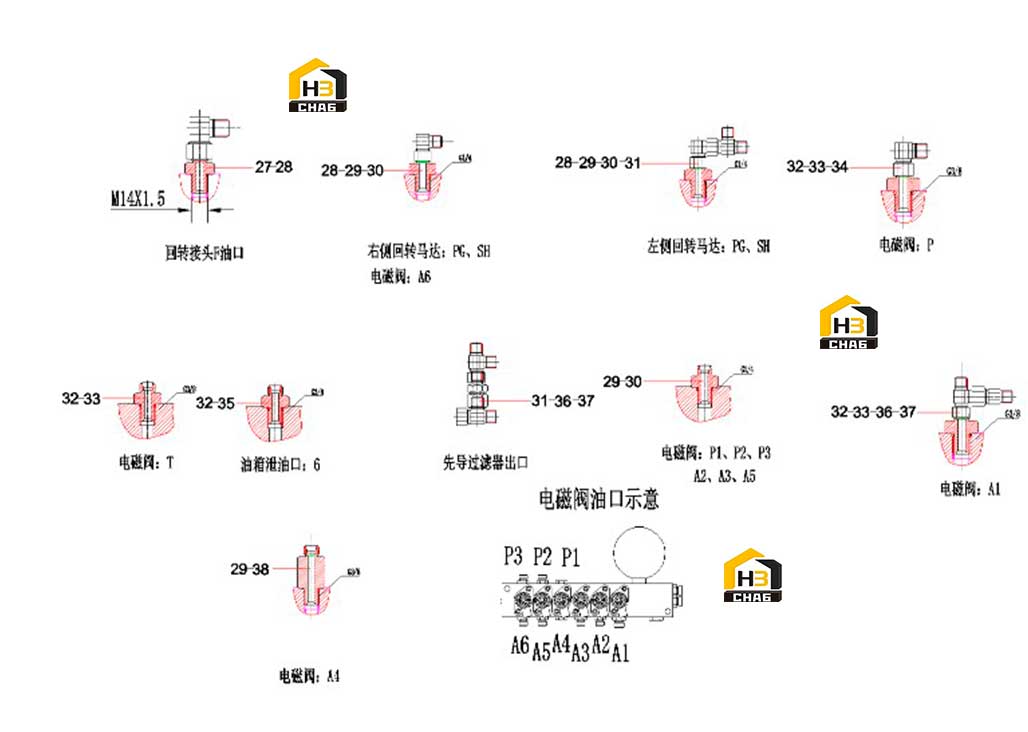

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:27
Наименование:Fitting, adapter
Каталожный номер:B210780000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Fitting, elbow
Каталожный номер:B210780000636
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:G1/4-M16connector
Каталожный номер:A820205002445
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Fitting, tee
Каталожный номер:B210780000015
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Filter jointSY215C9M2K.1.4A.4-2
Каталожный номер:12395992
Комплект:3
Примечание:G3/8-M18
0 ₽
шт
№ на схеме:34
Наименование:Fitting, elbow
Каталожный номер:B210780000024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:G3/8-M16 adapto
Каталожный номер:11287446
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Fitting, tee
Каталожный номер:B210780000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Fitting, Adapter
Каталожный номер:B210780000683
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:G1/4
Каталожный номер:13106800
Комплект:1
Примечание:G1/4-M16
