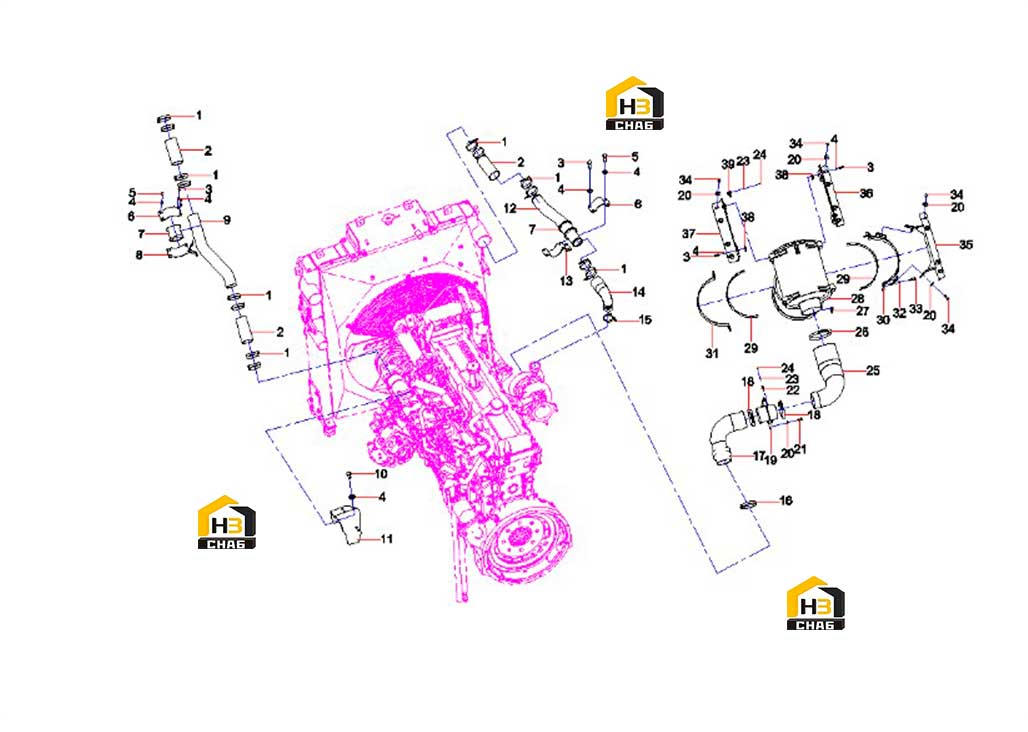

Система впуска воздуха 13766574

← Компоненты радиатора 60309897 Воздухоочиститель 60170567 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:T-type anchor ear

Каталожный номер:60205838

Комплект:14

Примечание:ф 95.3 - ф 103.1

№ на схеме:2

Наименование:Connecting Rubber Hose I

Каталожный номер:13836012

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000024

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer Flat M10

Каталожный номер:A210491000120

Комплект:17

Примечание:

№ на схеме:5

Наименование:Bolt M10x35GB5783

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:6

Наименование:plate

Каталожный номер:13752910

Комплект:2

Примечание:

№ на схеме:7

Наименование:Rubber sleeve SY485C1I3KH.1.3.4

Каталожный номер:13282170

Комплект:2

Примечание:

№ на схеме:8

Наименование:fixing plate

Каталожный номер:13752914

Комплект:1

Примечание:

№ на схеме:9

Наименование:air outlet hose

Каталожный номер:13752893

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:5

Примечание:M10x20GB5783 10.9

№ на схеме:11

Наименование:Plate

Каталожный номер:13394552

Комплект:1

Примечание:

№ на схеме:12

Наименование:air inlet tube

Каталожный номер:13752892

Комплект:1

Примечание:

№ на схеме:13

Наименование:plate

Каталожный номер:13752911

Комплект:1

Примечание:

№ на схеме:14

Наименование:hose SY485C1I3KH.1.3.4-6

Каталожный номер:13282167

Комплект:1

Примечание:

№ на схеме:15

Наименование:T-type anchor ear

Каталожный номер:60227325

Комплект:1

Примечание:

№ на схеме:16

Наименование:T-type anchor ear

Каталожный номер:60275328

Комплект:1

Примечание:ф 127.0 - ф 136.5

№ на схеме:17

Наименование:air inlet hose

Каталожный номер:13752894

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp ф140 -ф149

Каталожный номер:A229900002734

Комплект:2

Примечание:

№ на схеме:19

Наименование:coupler

Каталожный номер:13752918

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:14

Примечание:12GB96.1

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:4

Примечание:M12X25GB5783 10.9

№ на схеме:22

Наименование:Inlet air temperature sensor

Каталожный номер:60250930

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000630

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw M5x12GB70.1

Каталожный номер:A210204000115

Комплект:3

Примечание:

№ на схеме:25

Наименование:air inlet hose

Каталожный номер:13752895

Комплект:1

Примечание:

№ на схеме:26

Наименование:T-type Clamp

Каталожный номер:A210855000071

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:28

Наименование:Air cleaner GP

Каталожный номер:60170567

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber pad SY850.1.3.4-15

Каталожный номер:10441602

Комплект:2

Примечание:

№ на схеме:30

Наименование:fixing plate

Каталожный номер:13752903

Комплект:1

Примечание:

№ на схеме:31

Наименование:plate

Каталожный номер:13752905

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:33

Наименование:Bolt M12x70GB5783 10.9

Каталожный номер:A210111000104

Комплект:2

Примечание:M12X70GB5783 10.9

№ на схеме:34

Наименование:Bolt M12x35GB5783

Каталожный номер:A210111000203

Комплект:14

Примечание:

№ на схеме:35

Наименование:air cleaner bracket

Каталожный номер:13752909

Комплект:1

Примечание:

№ на схеме:36

Наименование:Air cleaner left top bracket

Каталожный номер:13752898

Комплект:1

Примечание:

№ на схеме:37

Наименование:plate

Каталожный номер:13752900

Комплект:1

Примечание:

№ на схеме:38

Наименование:plate

Каталожный номер:13752920

Комплект:4

Примечание:

№ на схеме:39

Наименование:Sensor

Каталожный номер:60065525

Комплект:1

Примечание:
