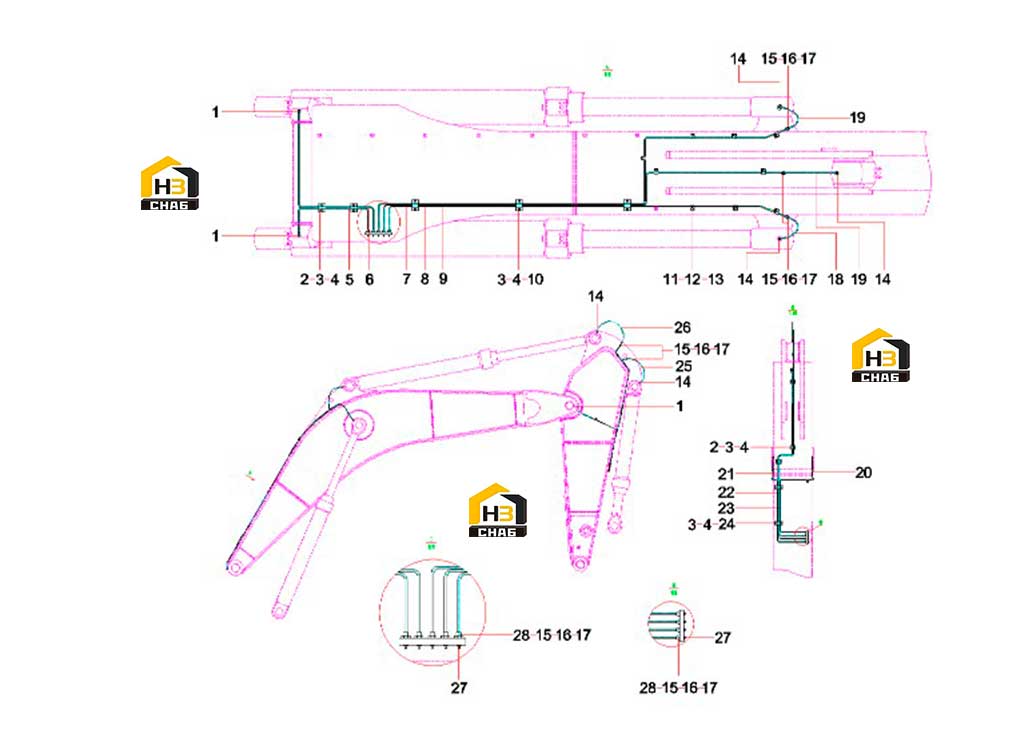

Система смазки стрелы 13755316

← Цилиндр стрелы левый 13763681 Ковш 13751101 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A229900006985

Комплект:4

Примечание:

№ на схеме:2

Наименование:board

Каталожный номер:11156457

Комплект:5

Примечание:

№ на схеме:3

Наименование:Screw M8x12GB70.1 10.9

Каталожный номер:A210204000339

Комплект:20

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000633

Комплект:20

Примечание:8GB97.1

№ на схеме:5

Наименование:pipe

Каталожный номер:13755144

Комплект:1

Примечание:

№ на схеме:6

Наименование:pipe

Каталожный номер:13755145

Комплект:1

Примечание:

№ на схеме:7

Наименование:pipe

Каталожный номер:13755146

Комплект:1

Примечание:

№ на схеме:8

Наименование:pipe

Каталожный номер:13755147

Комплект:1

Примечание:

№ на схеме:9

Наименование:pipe

Каталожный номер:13755148

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe Clip SY300.3.7-9

Каталожный номер:A820101211948

Комплект:3

Примечание:

№ на схеме:11

Наименование:Pipe Clip

Каталожный номер:A820101211947

Комплект:12

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000334

Комплект:12

Примечание:M10x16GB70.1 10.9

№ на схеме:13

Наименование:Washer Flat M10

Каталожный номер:A210491000120

Комплект:12

Примечание:

№ на схеме:14

Наименование:Adapter

Каталожный номер:A820205002483

Комплект:5

Примечание:PT1/4-M14

№ на схеме:15

Наименование:Pipe joint

Каталожный номер:A820205001235

Комплект:14

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:B210780000191

Комплект:14

Примечание:

№ на схеме:17

Наименование:Sleeve, special

Каталожный номер:B229900001092

Комплект:14

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103000815

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103005361

Комплект:1

Примечание:

№ на схеме:20

Наименование:pipe

Каталожный номер:13751114

Комплект:1

Примечание:

№ на схеме:21

Наименование:pipe

Каталожный номер:13751117

Комплект:1

Примечание:

№ на схеме:22

Наименование:pipe

Каталожный номер:13751116

Комплект:1

Примечание:

№ на схеме:23

Наименование:pipe

Каталожный номер:13751115

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe Clip

Каталожный номер:13741037

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103004282

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:28

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:9

Примечание:
