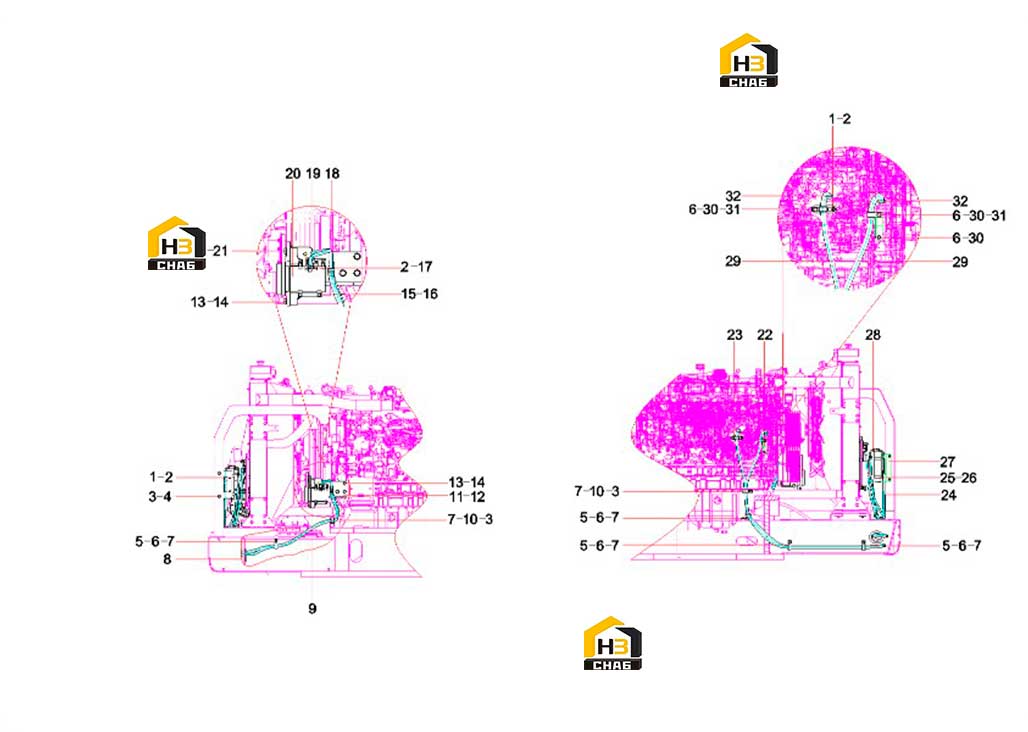

Система кондиционирования воздуха (часть 2) 13743570

← Система кондиционирования воздуха (часть 1) 13743570 Схема электрическая системы кондиционирования 10473304 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:4

Примечание:M8x20GB5783 10.9

№ на схеме:2

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:3

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:12GB97.1

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:10GB97.1

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:3

Примечание:

№ на схеме:8

Наименование:Rubber protective sleeve

Каталожный номер:11169935

Комплект:6

Примечание:

№ на схеме:9

Наименование:Adjusting Plate SY230C6B.1.8.2A

Каталожный номер:10143993

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:2

Примечание:M12X25GB5783 10.9

№ на схеме:11

Наименование:Compressor fixed Bracket

Каталожный номер:13741284

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cushion SY700C2I2K.1.8-3

Каталожный номер:13251493

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000208

Комплект:5

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210444000001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000632

Комплект:5

Примечание:6GB97.1

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000083

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:18

Наименование:Suction rubber tube

Каталожный номер:60229462

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose - Exhaust

Каталожный номер:60006846

Комплект:1

Примечание:

№ на схеме:20

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:60238781

Комплект:1

Примечание:14GB97.1

№ на схеме:22

Наименование:Fixed bracket II

Каталожный номер:13741293

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fixed bracket 1

Каталожный номер:13741291

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber, liquid

Каталожный номер:60006026

Комплект:1

Примечание:

№ на схеме:25

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:26

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:27

Наименование:Liquid reservoir fixed bracket

Каталожный номер:13741286

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:60006323

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber hose

Каталожный номер:10491107

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:3

Примечание:M10x20GB5783 10.9

№ на схеме:31

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:32

Наименование:Hoop

Каталожный номер:60134354

Комплект:2

Примечание:
