Система гидравлическая платформы 13764561

← Электромагнитный клапан 60243482 Плунжерный насос с комплектующими 13764904 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

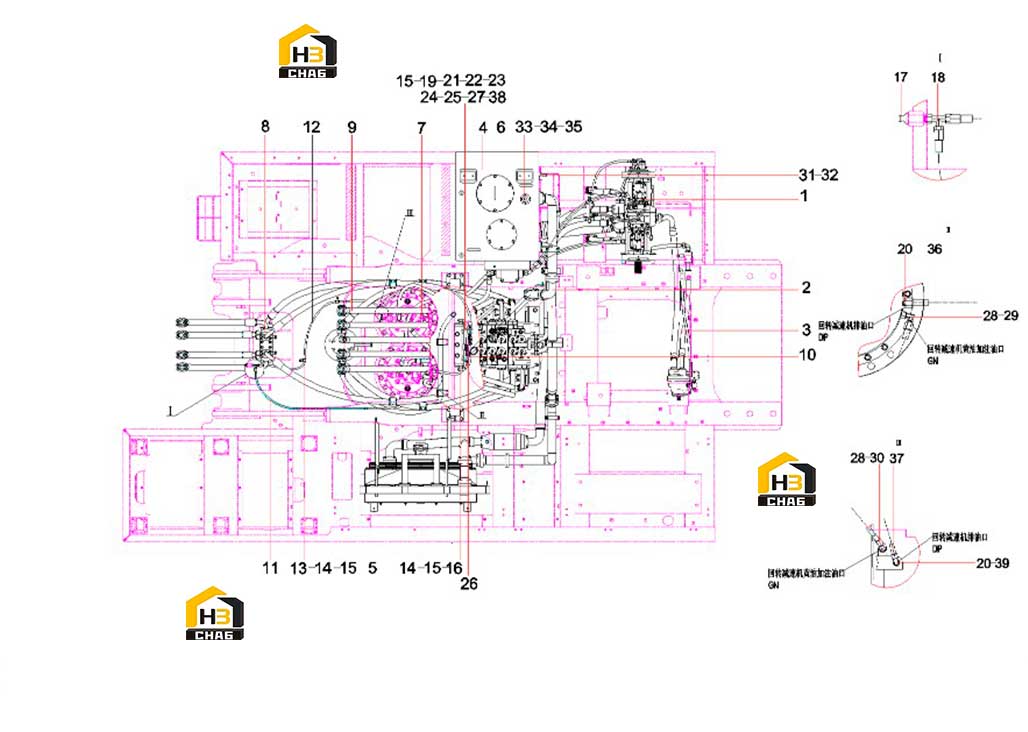

№ на схеме:1

Наименование:Pump room pipeline

Каталожный номер:13764904

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipeline of return

Каталожный номер:13764914

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cooling system

Каталожный номер:13764931

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hydraulic Oil Tank

Каталожный номер:13751098

Комплект:1

Примечание:

№ на схеме:5

Наименование:Running pipeline

Каталожный номер:13763746

Комплект:1

Примечание:

№ на схеме:6

Наименование:Main valve installation

Каталожный номер:13763756

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rotary pipeline

Каталожный номер:13763788

Комплект:1

Примечание:

№ на схеме:8

Наименование:Movable boom pipeline

Каталожный номер:13763819

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bucket rod pipeline

Каталожный номер:13763830

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil outlet hose SY750C1I3KH.1.2

Каталожный номер:13761179

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103001375

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103000985

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:7

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000637

Комплект:15

Примечание:10GB97.1

№ на схеме:16

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:17

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Bulkhead Connector

Каталожный номер:B210780000115

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205002283

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:B210780001426

Комплект:2

Примечание:

№ на схеме:22

Наименование:M14-inner M18 Adaptor

Каталожный номер:10137010

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:2

Примечание:

№ на схеме:24

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:2

Примечание:

№ на схеме:25

Наименование:Clamp, Hose

Каталожный номер:A229900001347

Комплект:2

Примечание:

№ на схеме:26

Наименование:Mounting plate SY750C1I3KH.1.2

Каталожный номер:13882120

Комплект:1

Примечание:

№ на схеме:27

Наименование:Mounting plate SY750C1I3KH.1.2

Каталожный номер:13882121

Комплект:1

Примечание:

№ на схеме:28

Наименование:Adapter

Каталожный номер:A820205002483

Комплект:2

Примечание:PT1/4-M14

№ на схеме:29

Наименование:Connector

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connector

Каталожный номер:A229900010160

Комплект:1

Примечание:

№ на схеме:31

Наименование:M20-inner G1/4ED Adaptor

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sensor, temperature

Каталожный номер:60008962

Комплект:1

Примечание:

№ на схеме:33

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:36

Наименование:rubber hose

Каталожный номер:60258430

Комплект:1

Примечание:

№ на схеме:37

Наименование:rubber hose

Каталожный номер:60197249

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:39

Наименование:Fitting, elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:
