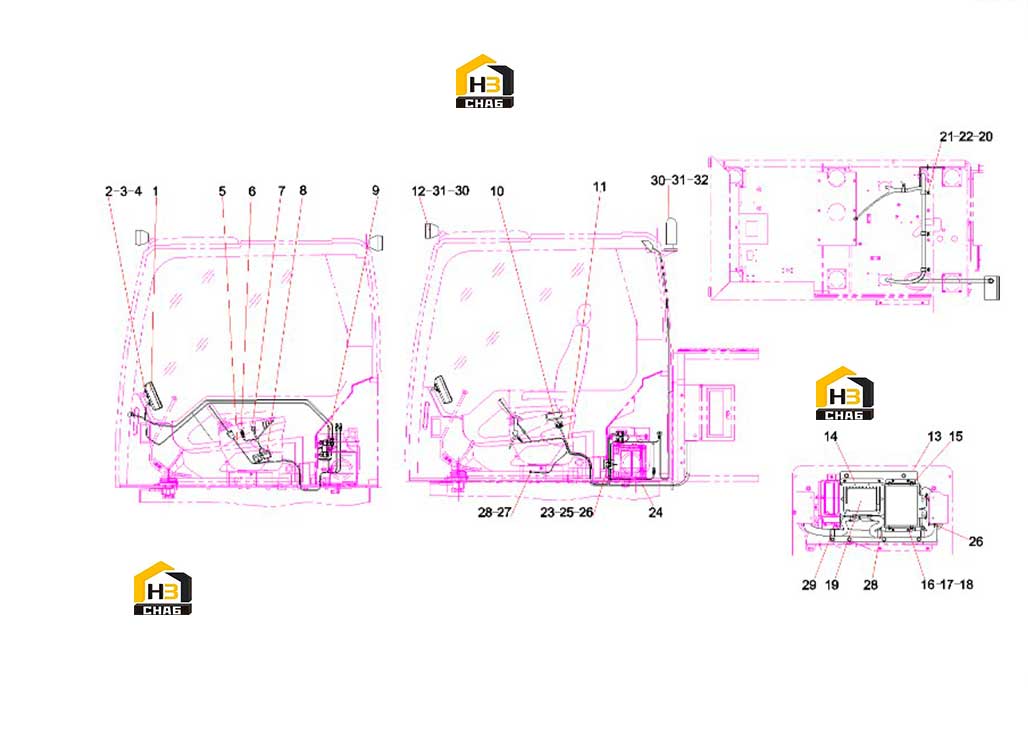

Система электрическая кабины 13744650

← Система электрическая экскаватора 13744737 Компоненты электрической системы 13744654 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sany Encourage Control Display

Каталожный номер:13713289

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M5x12GB70.1

Каталожный номер:A210204000115

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60238782

Комплект:4

Примечание:5GB96.1

№ на схеме:4

Наименование:Washer

Каталожный номер:24000509

Комплект:4

Примечание:5GB93

№ на схеме:5

Наименование:Control Switch Harness

Каталожный номер:13743732

Комплект:1

Примечание:

№ на схеме:6

Наименование:Start switch

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:7

Наименование:Switch, fuel control

Каталожный номер:60117463

Комплект:1

Примечание:

№ на схеме:8

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041901

Комплект:3

Примечание:

№ на схеме:9

Наименование:DRC40 fixed frame

Каталожный номер:13421774

Комплект:1

Примечание:DRC40

№ на схеме:10

Наименование:Radio

Каталожный номер:60197594

Комплект:1

Примечание:

№ на схеме:11

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lamp, working

Каталожный номер:60232826

Комплект:2

Примечание:

№ на схеме:13

Наименование:Installation plate for electrical

Каталожный номер:13416164

Комплект:1

Примечание:

№ на схеме:14

Наименование:controller pinboard

Каталожный номер:13307576

Комплект:1

Примечание:

№ на схеме:15

Наименование:Engine controller

Каталожный номер:13307575

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000340

Комплект:16

Примечание:M8x16GB70.1 10.9

№ на схеме:17

Наименование:Washer

Каталожный номер:24000633

Комплект:16

Примечание:8GB97.1

№ на схеме:18

Наименование:Washer

Каталожный номер:24000511

Комплект:16

Примечание:8GB93

№ на схеме:19

Наименование:controller

Каталожный номер:60306033

Комплект:1

Примечание:

№ на схеме:20

Наименование:Harness clamp

Каталожный номер:60149605

Комплект:11

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:14

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000637

Комплект:14

Примечание:10GB97.1

№ на схеме:23

Наименование:Cab Harness SY750C1I3KH.5.1.1

Каталожный номер:13743738

Комплект:1

Примечание:

№ на схеме:24

Наименование:Air-condition plug-In fixed plate

Каталожный номер:13421771

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:21005186

Комплект:2

Примечание:

№ на схеме:26

Наименование:Emergency Stop Switch

Каталожный номер:12025701

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover, protection, switch

Каталожный номер:60041443

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:29

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:30

Наименование:Deutsch Connector Bracket

Каталожный номер:60041902

Комплект:4

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:32

Наименование:Light, alarm, audible and visual

Каталожный номер:A241100000547

Комплект:1

Примечание:
