Система электрическая гидронасоса 13744681

Система электрическая гидронасоса 13744681

← Компоненты электрической системы 13744654 Система электрическая на раме экскаватора 13744684 →

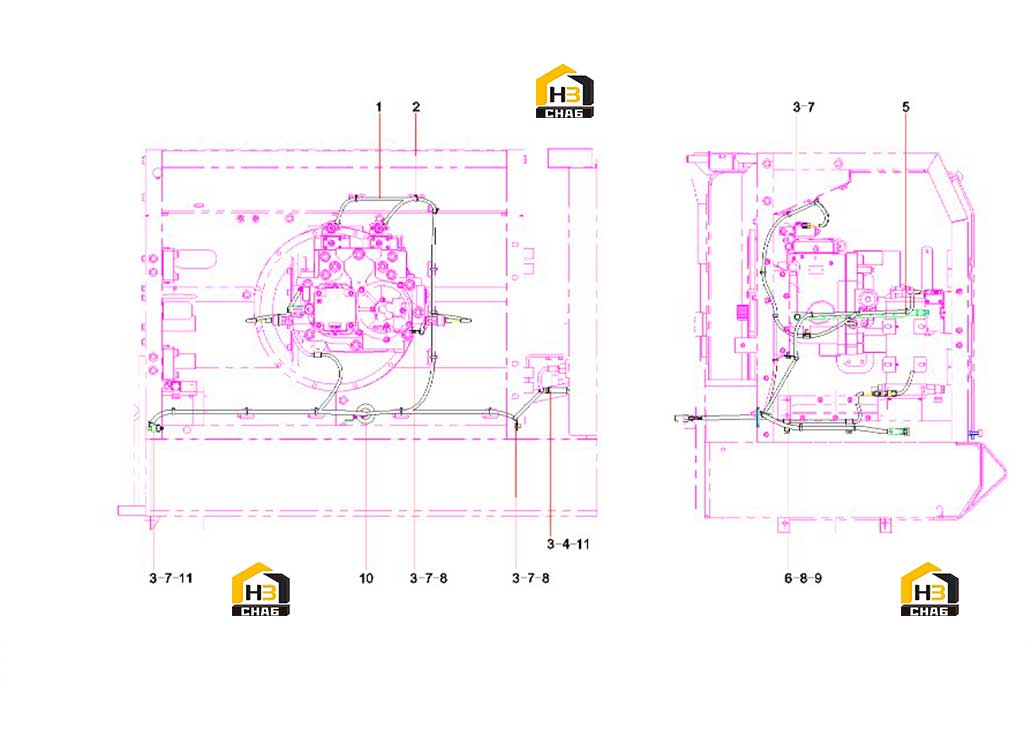

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:pump harness SY750C1I3KH.5.3.1
Каталожный номер:13743729
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Strap, nylon
Каталожный номер:A239900000065
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000637
Комплект:7
Примечание:10GB97.1
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:24000512
Комплект:1
Примечание:10GB93
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000195
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp, harness
Каталожный номер:60086353
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M8x16
Каталожный номер:A210111000342
Комплект:2
Примечание:M8x16GB5783 10.9
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:24000633
Комплект:1
Примечание:SH8GB97.1
0 ₽
шт
№ на схеме:9
Наименование:Rubber protective sleeve
Каталожный номер:11169936
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:steel tube
Каталожный номер:11166822
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M10x80GB5783-00 10.9
Каталожный номер:A210111000295
Комплект:1
Примечание:
