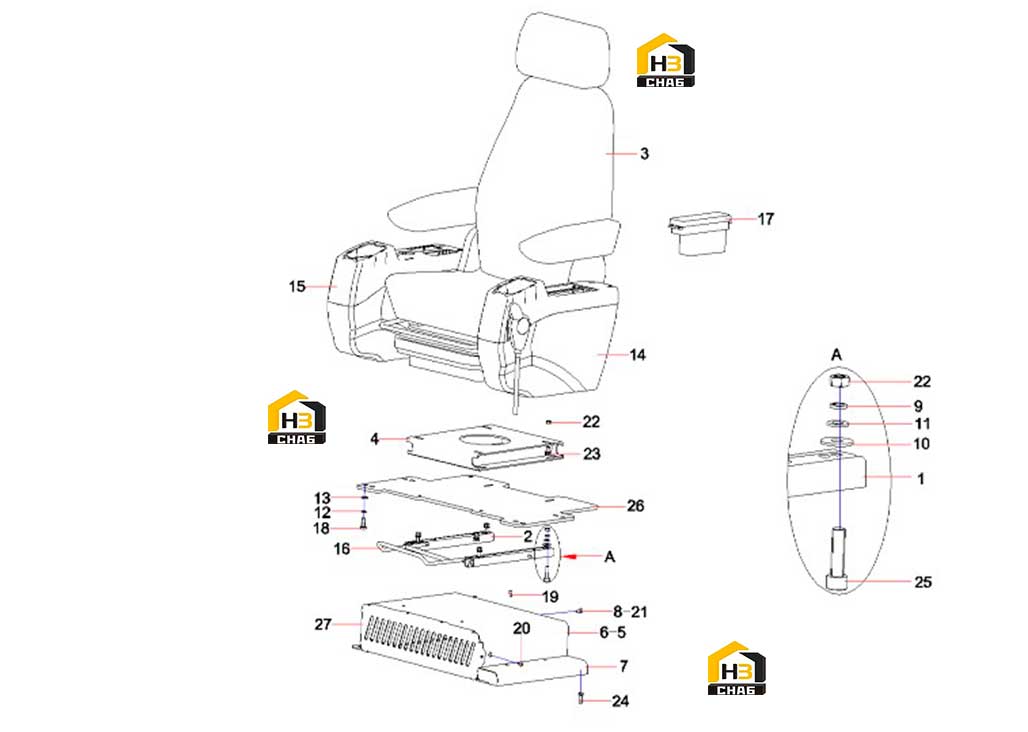

Сиденье водителя и консоли управления 13300780

← Рычаги управления a810201073014 Механизм регулировки сиденья b229900000265 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Guide rail, seat, left

Каталожный номер:60033205

Комплект:1

Примечание:

№ на схеме:2

Наименование:Guide rail, seat, right

Каталожный номер:60033517

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seat, cab, mechanical suspension

Каталожный номер:B229900000265

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seat upper base frame

Каталожный номер:10115295

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seat lower base frame

Каталожный номер:13298845

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air duct connection flange

Каталожный номер:10241175

Комплект:1

Примечание:

№ на схеме:7

Наименование:Outer Protective Cover

Каталожный номер:10344193

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:6GB97.1

№ на схеме:9

Наименование:Washer

Каталожный номер:24000511

Комплект:12

Примечание:8GB93

№ на схеме:10

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:8GB96.1

№ на схеме:11

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:12

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:10GB93

№ на схеме:13

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:14

Наименование:Armrest AS, left

Каталожный номер:60204189

Комплект:1

Примечание:

№ на схеме:15

Наименование:Armrest GP, right

Каталожный номер:60204190

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pull rod, seat

Каталожный номер:B229900000494

Комплект:1

Примечание:

№ на схеме:17

Наименование:Panel control

Каталожный номер:60240844

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000129

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:21

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut M8GB6170 10

Каталожный номер:A210307000055

Комплект:8

Примечание:M8GB6170 10

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:4

Примечание:M8x20GB5783 10.9

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:25

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:26

Наименование:Supporting flat plat

Каталожный номер:10115283

Комплект:1

Примечание:

№ на схеме:27

Наименование:Front cover of electric assembly

Каталожный номер:10140450

Комплект:1

Примечание:
