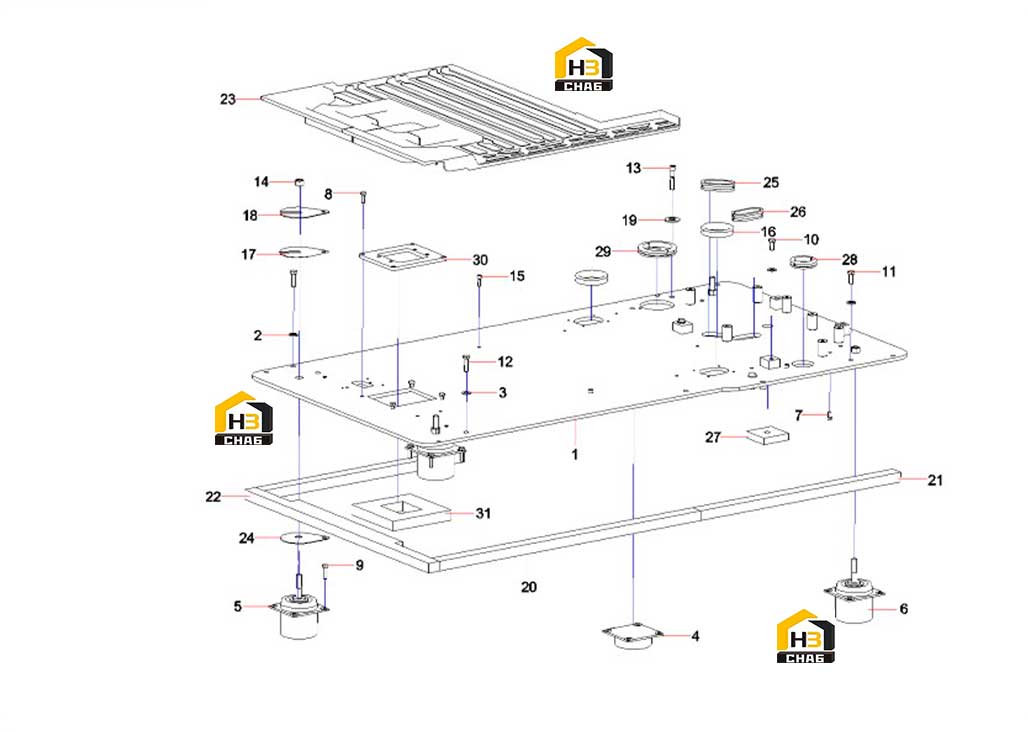

Пол кабины 13299430

← Подлокотник правый 60204190 Системы двигателя 13764437 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base Plate SY485C1I3KH.1.5.6.1

Каталожный номер:13298755

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000639

Комплект:3

Примечание:12GB97.1

№ на схеме:4

Наименование:rubber padSY215C9.1.5.6.1.5

Каталожный номер:12827984

Комплект:2

Примечание:

№ на схеме:5

Наименование:Support, cab

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:6

Наименование:Support, cab

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M10x35GB5783

Каталожный номер:A210111000026

Комплект:24

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:2

Примечание:M12x25GB5783 10.9

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw M12x60GB70.1 10.9

Каталожный номер:A210204000359

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut M16GB6170

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000341

Комплект:3

Примечание:

№ на схеме:16

Наименование:protecting ring

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:A820101210709

Комплект:4

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:A820101210710

Комплект:4

Примечание:

№ на схеме:19

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bottom board sponge of cab

Каталожный номер:A820699000677

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bottom board sponge of cab

Каталожный номер:A820699000678

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bottom board sponge of cab

Каталожный номер:A820699000679

Комплект:1

Примечание:

№ на схеме:23

Наименование:floor pad

Каталожный номер:11670604

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cushion board

Каталожный номер:11546613

Комплект:4

Примечание:

№ на схеме:25

Наименование:Airproof rubber sleeve 1

Каталожный номер:11963757

Комплект:1

Примечание:

№ на схеме:26

Наименование:Airproof rubber sleeve II

Каталожный номер:11963758

Комплект:1

Примечание:

№ на схеме:27

Наименование:Airproof spone

Каталожный номер:11963760

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber sleeve 1

Каталожный номер:12831476

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber Sleeve 1

Каталожный номер:13631506

Комплект:1

Примечание:

№ на схеме:30

Наименование:Mounting plate for pedal valve

Каталожный номер:A820101025902

Комплект:1

Примечание:

№ на схеме:31

Наименование:Back sponge

Каталожный номер:11459077

Комплект:1

Примечание:
