Механизм поворотный 13753677

← Системы поворотной платформы 13764649 Подшипник поворотный 13739262 →

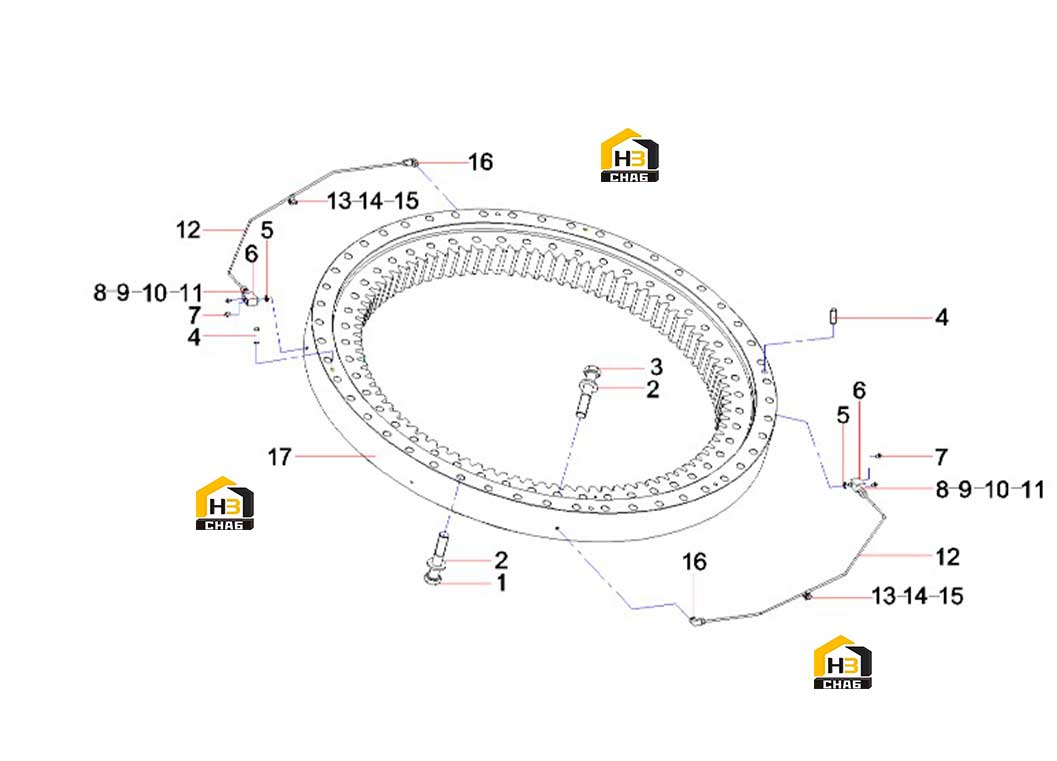

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M30x200GB5782 10.9

Каталожный номер:A210110000246

Комплект:42

Примечание:

№ на схеме:2

Наименование:Washer 30GB1230

Каталожный номер:A210444000003

Комплект:102

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210110000196

Комплект:60

Примечание:M30x180GB5782 10.9

№ на схеме:4

Наименование:PinSY650.1.7-6

Каталожный номер:10473683

Комплект:2

Примечание:

№ на схеме:5

Наименование:Combined seal padSY650.1.7.1-2

Каталожный номер:10256979

Комплект:2

Примечание:

№ на схеме:6

Наименование:square joint SY750C1I3KH.1.7-2

Каталожный номер:13752820

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe joint

Каталожный номер:A820205001235

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:B210780000191

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sleeve, special

Каталожный номер:B229900001092

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pipe SY750C1I3KH.1.7-1

Каталожный номер:13752819

Комплект:2

Примечание:

№ на схеме:13

Наименование:ClampSY365C8I2KS.1.7-1

Каталожный номер:13005406

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:10GB97.1

№ на схеме:16

Наименование:Connector

Каталожный номер:A229900006985

Комплект:2

Примечание:

№ на схеме:17

Наименование:Slew ring SSF1676/60CHHII

Каталожный номер:13739262

Комплект:1

Примечание:
