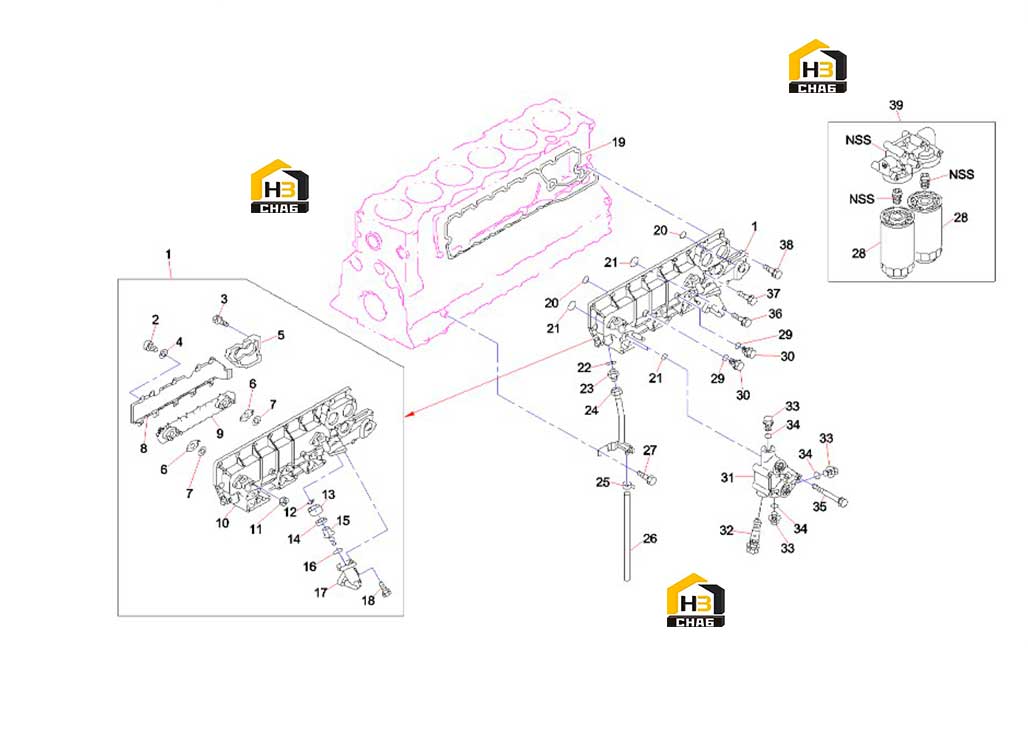

Маслоохладитель и фильтры 60320150

← Трубопровод топливный 60320149 Насос масляный 60320151 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cooler asm;oil

Каталожный номер:60320084

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw;baffle

Каталожный номер:60320111

Комплект:10

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:B229900004850

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer;water guide

Каталожный номер:60320086

Комплект:10

Примечание:

№ на схеме:5

Наименование:Cover;thermostat

Каталожный номер:60320041

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:60320079

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:60320078

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plate; baffle,oil cooler

Каталожный номер:60320044

Комплект:1

Примечание:

№ на схеме:9

Наименование:Core;oil cooler

Каталожный номер:60320085

Комплект:1

Примечание:

№ на схеме:10

Наименование:Body;case, oil cooler

Каталожный номер:60320040

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:B229900004800

Комплект:4

Примечание:M10

№ на схеме:12

Наименование:Ring;seal,thermo vlv

Каталожный номер:60320047

Комплект:1

Примечание:

№ на схеме:13

Наименование:Support;thermostat

Каталожный номер:60320043

Комплект:1

Примечание:

№ на схеме:14

Наименование:Support;thermostat

Каталожный номер:60320045

Комплект:1

Примечание:

№ на схеме:15

Наименование:Thermostat;oil cooler

Каталожный номер:60320046

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket;thermostat

Каталожный номер:60319958

Комплект:1

Примечание:

№ на схеме:17

Наименование:Joint;thermostat

Каталожный номер:60320042

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt;joint;thermostat

Каталожный номер:60319948

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pad,sealing,cooler,oil

Каталожный номер:60016614

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket;oil cooler to c/bl

Каталожный номер:60319961

Комплект:2

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:60319962

Комплект:4

Примечание:

№ на схеме:22

Наименование:Gasket;drain

Каталожный номер:60319964

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector;water

Каталожный номер:60319966

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe;water drain

Каталожный номер:60319993

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clip

Каталожный номер:60320058

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:60007945

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt,flange

Каталожный номер:B229900004886

Комплект:1

Примечание:M10x20

№ на схеме:28

Наименование:Filter core

Каталожный номер:23991450

Комплект:2

Примечание:

№ на схеме:29

Наименование:Shim

Каталожный номер:B229900004536

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:60311937

Комплект:2

Примечание:

№ на схеме:31

Наименование:Cover;oil port

Каталожный номер:60319990

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve;relief

Каталожный номер:60319986

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pulg;oil drain

Каталожный номер:60319955

Комплект:3

Примечание:

№ на схеме:34

Наименование:Gasket

Каталожный номер:60319957

Комплект:3

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:B229900004891

Комплект:4

Примечание:M10x80

№ на схеме:36

Наименование:Bolt;oil cooler

Каталожный номер:60319940

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt;oil cooler

Каталожный номер:60320061

Комплект:8

Примечание:

№ на схеме:38

Наименование:Bolt 028151-0300 M10x30 flange

Каталожный номер:60311998

Комплект:17

Примечание:

№ на схеме:39

Наименование:oil filter

Каталожный номер:60250932

Комплект:1

Примечание:
