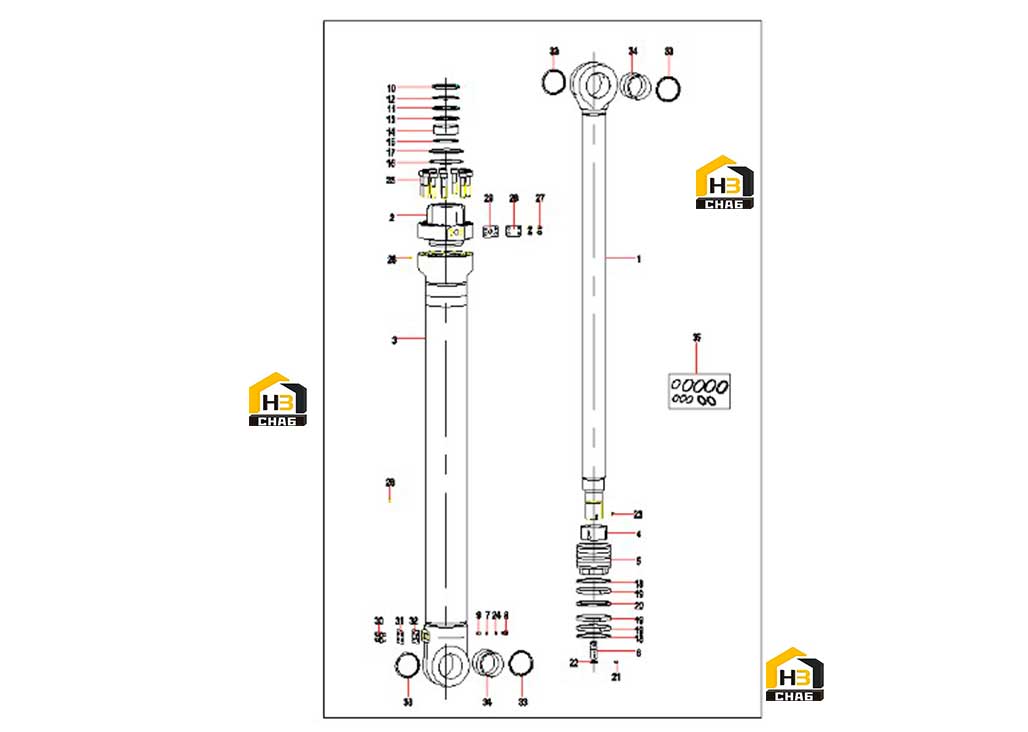

Комплектующие цилиндра рукояти 60306213

← Цилиндр рукояти 13763676 Цилиндр стрелы правый 13763686 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60337160

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, end

Каталожный номер:60337161

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60337162

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bumper Sleeve

Каталожный номер:60342854

Комплект:1

Примечание:

№ на схеме:5

Наименование:piston

Каталожный номер:60305785

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bumper stud

Каталожный номер:60342894

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:60342892

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:60342891

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve core

Каталожный номер:60342893

Комплект:1

Примечание:

№ на схеме:10

Наименование:Wiper scraper seal

Каталожный номер:60342890

Комплект:1

Примечание:

№ на схеме:11

Наименование:Obturating ring

Каталожный номер:60342888

Комплект:1

Примечание:

№ на схеме:12

Наименование:Closing ring

Каталожный номер:60342887

Комплект:1

Примечание:

№ на схеме:13

Наименование:Buffer ring

Каталожный номер:60342886

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sliding shaft sleeve

Каталожный номер:60342884

Комплект:1

Примечание:

№ на схеме:15

Наименование:Closing ring

Каталожный номер:60342883

Комплект:1

Примечание:

№ на схеме:16

Наименование:Closing ring

Каталожный номер:60342881

Комплект:1

Примечание:

№ на схеме:17

Наименование:O ring

Каталожный номер:60310619

Комплект:1

Примечание:

№ на схеме:18

Наименование:Dirt ring

Каталожный номер:60342878

Комплект:2

Примечание:

№ на схеме:19

Наименование:Guide ring

Каталожный номер:60342879

Комплект:3

Примечание:

№ на схеме:20

Наименование:Obturating ring

Каталожный номер:60342880

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cylindrical Pin

Каталожный номер:60342877

Комплект:1

Примечание:

№ на схеме:22

Наименование:steel ball

Каталожный номер:60305774

Комплект:12

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:60342875

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60342876

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60342885

Комплект:12

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:60342835

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:60342838

Комплект:4

Примечание:

№ на схеме:28

Наименование:Filler opening capping plate

Каталожный номер:60342836

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber shim

Каталожный номер:60342837

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:60348515

Комплект:4

Примечание:

№ на схеме:31

Наименование:Filler opening capping plate

Каталожный номер:60342839

Комплект:1

Примечание:66.7x31.8

№ на схеме:32

Наименование:Rubber shim

Каталожный номер:60342840

Комплект:1

Примечание:66.7x31.8

№ на схеме:33

Наименование:Wiper scraper seal

Каталожный номер:60342890

Комплект:4

Примечание:

№ на схеме:34

Наименование:Graphite liner copper sleeve

Каталожный номер:60295053

Комплект:2

Примечание:

№ на схеме:35

Наименование:Cylinder repair kit

Каталожный номер:60342304

Комплект:1

Примечание:
