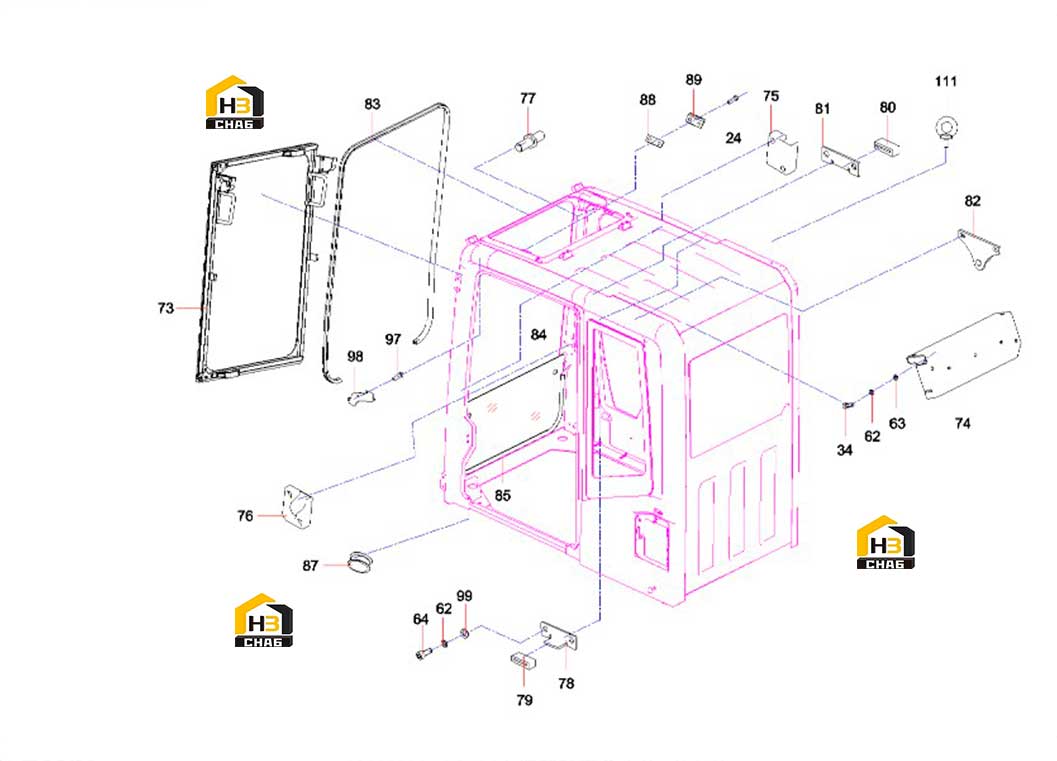

Комплектующие кабины (часть 1) 13269886

← Люк кабины 13269886 Комплектующие кабины (часть 2) 13269886 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:24

Наименование:Screw

Каталожный номер:A210211000010

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210210000007

Комплект:2

Примечание:

№ на схеме:62

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:20

Примечание:

№ на схеме:63

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:11

Примечание:

№ на схеме:64

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:4

Примечание:

№ на схеме:73

Наименование:Front window assembly

Каталожный номер:11181278

Комплект:1

Примечание:

№ на схеме:74

Наименование:Balancer, spring

Каталожный номер:A229900008232

Комплект:1

Примечание:

№ на схеме:75

Наименование:Stopper, left, guide rail

Каталожный номер:A229900008235

Комплект:1

Примечание:

№ на схеме:76

Наименование:Stopper, right, guide rail

Каталожный номер:A229900008233

Комплект:1

Примечание:

№ на схеме:77

Наименование:Front window front

Каталожный номер:10138035

Комплект:2

Примечание:

№ на схеме:78

Наименование:Right buffer block

Каталожный номер:11462329

Комплект:1

Примечание:

№ на схеме:79

Наименование:Front window Right fixed block

Каталожный номер:11593196

Комплект:1

Примечание:

№ на схеме:80

Наименование:Left buffer block

Каталожный номер:11462351

Комплект:1

Примечание:

№ на схеме:81

Наименование:Front window Left fixed block

Каталожный номер:11462138

Комплект:1

Примечание:

№ на схеме:82

Наименование:Lock catch, rear, front window

Каталожный номер:A222200000150

Комплект:2

Примечание:

№ на схеме:83

Наименование:Front window sealing strip

Каталожный номер:11141364

Комплект:1

Примечание:

№ на схеме:84

Наименование:Front lower glass

Каталожный номер:11093782

Комплект:1

Примечание:

№ на схеме:85

Наименование:Strip, sealing, front window down

Каталожный номер:11139289

Комплект:1

Примечание:

№ на схеме:87

Наименование:Handhold AS, lower front glass

Каталожный номер:A229900008238

Комплект:2

Примечание:

№ на схеме:88

Наименование:Plate, nutTJ06.2221.1-45

Каталожный номер:11324927

Комплект:2

Примечание:

№ на схеме:89

Наименование:Locker, skylightTJ06.2221.1-7

Каталожный номер:10138038

Комплект:2

Примечание:

№ на схеме:97

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:2

Примечание:

№ на схеме:98

Наименование:Corner, rotary

Каталожный номер:60090897

Комплект:1

Примечание:

№ на схеме:99

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:9

Примечание:

№ на схеме:111

Наименование:Screw M16GB825

Каталожный номер:A210214000002

Комплект:4

Примечание:
