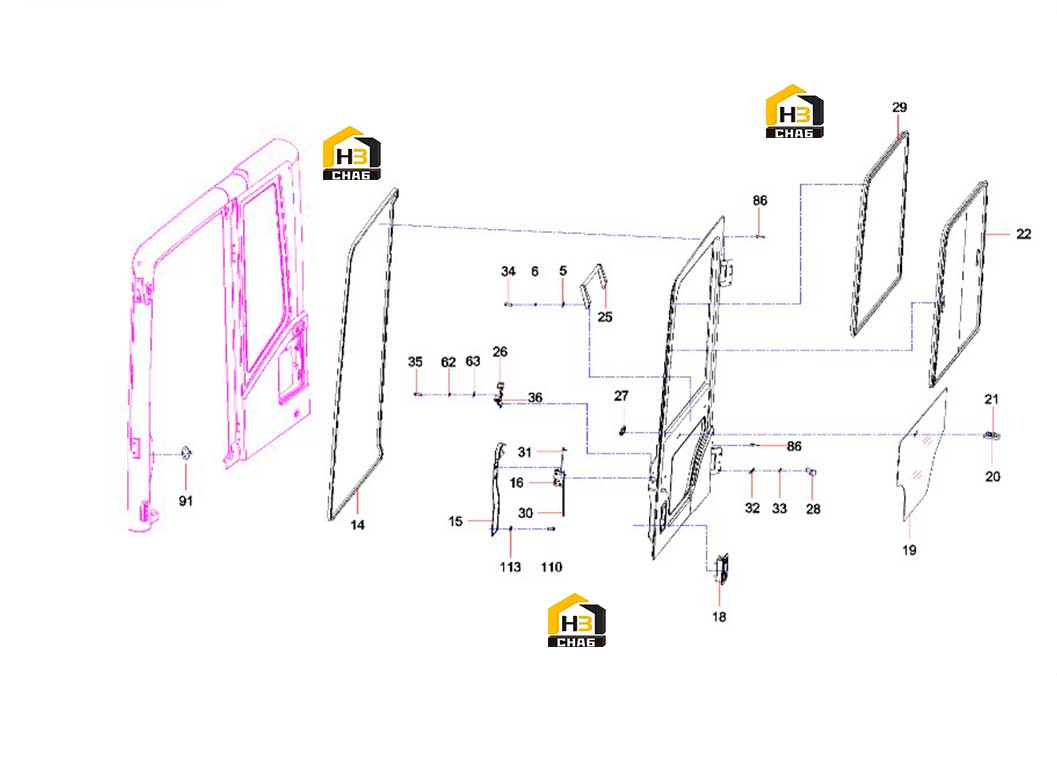

Дверь кабины 13269886

← Компоненты кабины 13269886 Комплектующие кузова кабины (часть 1) 13269886 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:9

Примечание:

№ на схеме:6

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:19

Примечание:

№ на схеме:14

Наименование:Sealing strip, inside

Каталожный номер:10128925

Комплект:1

Примечание:

№ на схеме:15

Наименование:Door inner cover plate

Каталожный номер:10128962

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lock

Каталожный номер:A222200000147

Комплект:1

Примечание:

№ на схеме:18

Наименование:Grip handle AS, outer, cab door

Каталожный номер:A229900008575

Комплект:1

Примечание:

№ на схеме:19

Наименование:Door lower glass

Каталожный номер:10138052

Комплект:1

Примечание:

№ на схеме:20

Наименование:Locker, outer, door TJ06.2221.1

Каталожный номер:10138053

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cap, protective, rubberTJ06.2221.1

Каталожный номер:10133023

Комплект:4

Примечание:

№ на схеме:22

Наименование:Sliding window of door JWDW01-1

Каталожный номер:13174512

Комплект:1

Примечание:

№ на схеме:25

Наименование:Handle, grip, cab door

Каталожный номер:A229900002860

Комплект:1

Примечание:

№ на схеме:26

Наименование:Catch, inner, doorTJ06.2221.1.11

Каталожный номер:10166212

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cap, rubberTJ06.2221.1-23

Каталожный номер:10128922

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M12x25GB5783

Каталожный номер:A210111000037

Комплект:6

Примечание:

№ на схеме:29

Наименование:Seal, Sliding Door TJ06.2221.1-33

Каталожный номер:10473839

Комплект:1

Примечание:

№ на схеме:30

Наименование:Push rod, door lock

Каталожный номер:60107456

Комплект:1

Примечание:

№ на схеме:31

Наименование:Push rod, door lock

Каталожный номер:60107458

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:15

Примечание:

№ на схеме:33

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:11

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210210000007

Комплект:2

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210210000008

Комплект:37

Примечание:

№ на схеме:36

Наименование:Pin 2x16GB91

Каталожный номер:A210491000009

Комплект:4

Примечание:

№ на схеме:62

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:20

Примечание:

№ на схеме:63

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:11

Примечание:

№ на схеме:86

Наименование:Cap, Grease Fitting

Каталожный номер:A290000002660

Комплект:2

Примечание:

№ на схеме:91

Наименование:Door bolt

Каталожный номер:60061548

Комплект:1

Примечание:

№ на схеме:110

Наименование:Screw

Каталожный номер:A210210000002

Комплект:4

Примечание:

№ на схеме:113

Наименование:Washer 5GB97.1

Каталожный номер:A210405000005

Комплект:4

Примечание:
