Устройство поворотной рамы 11458130

Устройство поворотной рамы 11458130

← Компоненты основные экскаваторы sy700c2 11451216 Трубопровод гидравлической системы sy700c2i2k.1.2c 12856693 →

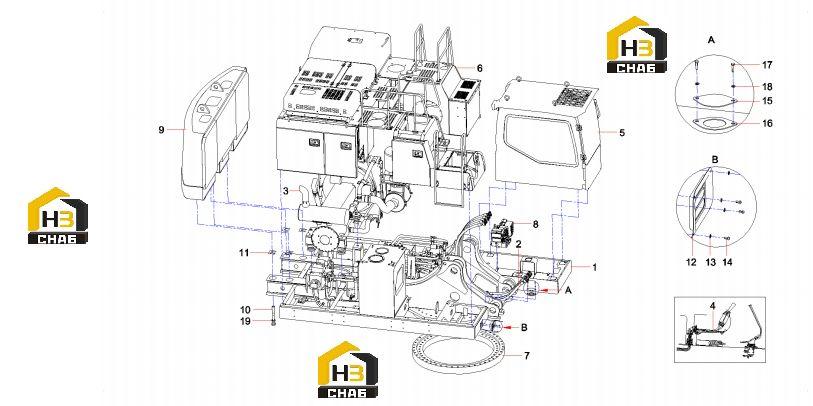

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Platform AS, swing
Каталожный номер:11444932
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:main pipeline SY700C2I2K.1.2C
Каталожный номер:12856693
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Power train
Каталожный номер:11453587
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:priority pipeline SY700C2I2K.1.4C
Каталожный номер:12857019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Driver room SY700C2I2K.1.5
Каталожный номер:12911917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sheet metal AS
Каталожный номер:11449677
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Swing mechanism
Каталожный номер:11441321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Air conditioning system
Каталожный номер:11448006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt, counterweight
Каталожный номер:10275624
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shim, adjusting
Каталожный номер:10275621
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Right light Decorative
Каталожный номер:12849487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw M6x12GB818
Каталожный номер:A210210000010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Cover
Каталожный номер:A820101117871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Gasket, seal
Каталожный номер:A820606030364
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt M12x25GB5783 10.9
Каталожный номер:A210111000101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:24000639
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:10450540
Комплект:4
Примечание:
