Цилиндр стрелы левый sy700c2i2k.3.1c.3 12887835

← Трубопровод рабочего оборудования sy700c2i2k.3.1b 12664888 Ремкомплект левого цилиндра стрелы 60167042 →

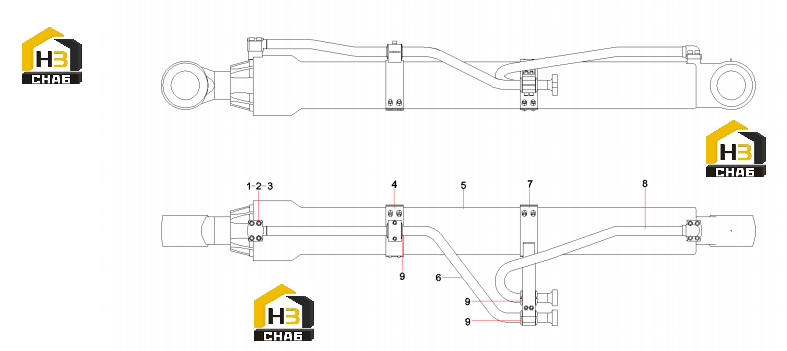

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:21005237

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer 14GB97.1

Каталожный номер:A210405000002

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:4

Наименование:clamp assembly

Каталожный номер:12728635

Комплект:1

Примечание:

№ на схеме:5

Наименование:Boomoilcylinder

Каталожный номер:60167042

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel Pipe

Каталожный номер:12880904

Комплект:1

Примечание:

№ на схеме:7

Наименование:clip assembly SY700C2I2K.3.1.3.3B

Каталожный номер:12934984

Комплект:1

Примечание:

№ на схеме:8

Наименование:steel pipe

Каталожный номер:12887808

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:11025475

Комплект:3

Примечание:
