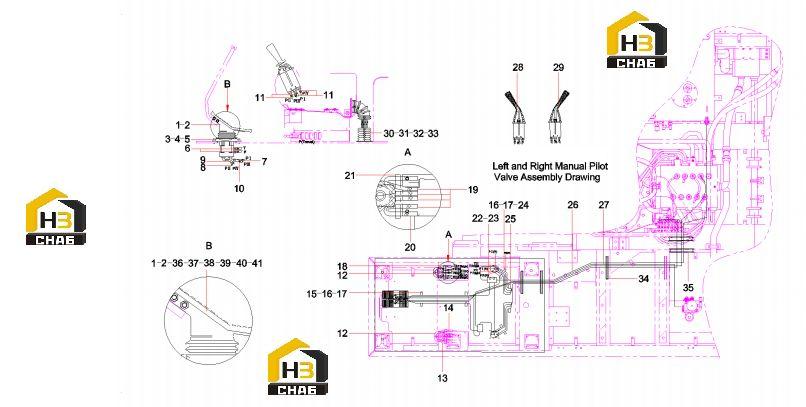

Трубопровод управления гидравлической системой sy700c2i2k.1.4c.1 12857015

← Трубопровод основной sy700c2i2k.1.4c 12857019 Соединения трубопровода sy700c2i2k.1.4c.1 12857015 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000334

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:15

Примечание:

№ на схеме:5

Наименование:Plate, mounting, foot valve

Каталожный номер:A820101025902

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103004127

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103002872

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103002873

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:21011471

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose,rubber

Каталожный номер:B230103002874

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103002943

Комплект:6

Примечание:

№ на схеме:12

Наименование:Valve, pilot, manual

Каталожный номер:60210244

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103003136

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103001755

Комплект:1

Примечание:

№ на схеме:15

Наименование:pipe nip SY700C2I2K.1.4C.1-1

Каталожный номер:12923926

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:18

Наименование:Hose,rubber

Каталожный номер:21027563

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103002238

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103003138

Комплект:1

Примечание:

№ на схеме:21

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:12

Примечание:

№ на схеме:22

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:6

Примечание:

№ на схеме:24

Наименование:Clamp, pipe

Каталожный номер:A820101117116

Комплект:2

Примечание:

№ на схеме:25

Наименование:Clamp, pipe

Каталожный номер:10379080

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103006636

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose, rubber

Каталожный номер:B230103000773

Комплект:1

Примечание:

№ на схеме:28

Наименование:Joystick AS, left

Каталожный номер:11145459

Комплект:1

Примечание:

№ на схеме:29

Наименование:Joystick AS, right

Каталожный номер:11145480

Комплект:1

Примечание:

№ на схеме:30

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:8

Примечание:

№ на схеме:33

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:34

Наименование:Jacket, rubber

Каталожный номер:11460341

Комплект:4

Примечание:

№ на схеме:35

Наименование:Jacket, rubber

Каталожный номер:11460342

Комплект:2

Примечание:

№ на схеме:36

Наименование:Block, connection

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:37

Наименование:Plate GP,foot valve

Каталожный номер:12009972

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plate GP,foot valve

Каталожный номер:12003641

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sheath, plate, butterfly footrest

Каталожный номер:12009258

Комплект:1

Примечание:

№ на схеме:40

Наименование:Sleeve, plate,foot valve

Каталожный номер:12010268

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:
