Трубопровод стрелы 12856520

← Трубки возврата масла гидравлической системы sy700c2i2k.1.2.8c 13548942 Трубопровод ковша 12638676 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

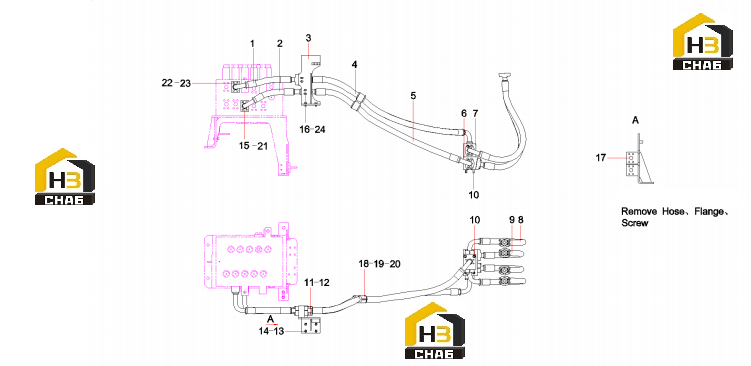

№ на схеме:1

Наименование:rubber hose

Каталожный номер:60213207

Комплект:1

Примечание:

№ на схеме:2

Наименование:rubber hose

Каталожный номер:60213208

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right bracket SY700C2I2K.1.2.6.6C

Каталожный номер:12852853

Комплект:1

Примечание:

№ на схеме:4

Наименование:rubber hose

Каталожный номер:60213209

Комплект:1

Примечание:

№ на схеме:5

Наименование:rubber hose

Каталожный номер:60213210

Комплект:1

Примечание:

№ на схеме:6

Наименование:Joint block SY850C3I2K.1.2.10-4

Каталожный номер:12776976

Комплект:1

Примечание:

№ на схеме:7

Наименование:Joint block 2SY850C3I2K.1.2.10-5

Каталожный номер:12777198

Комплект:1

Примечание:

№ на схеме:8

Наименование:rubber hose

Каталожный номер:60213211

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:60114957

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:23000431

Комплект:7

Примечание:

№ на схеме:11

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:32

Примечание:

№ на схеме:12

Наименование:Screw M14x50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:10

Примечание:

№ на схеме:13

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:15

Наименование:Transition Block SY700C2I2K.1.2.2

Каталожный номер:12852678

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 14GB93

Каталожный номер:A210401000003

Комплект:4

Примечание:

№ на схеме:17

Наименование:Transition Block SY700C2I2K.1.2.2

Каталожный номер:12852673

Комплект:2

Примечание:

№ на схеме:18

Наименование:Clamp SY700C2I2K.1.2B.2-6

Каталожный номер:12858671

Комплект:2

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:10923182

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw M14x90GB70.1

Каталожный номер:A210204000037

Комплект:4

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:21050781

Комплект:4

Примечание:

№ на схеме:23

Наименование:Transition Block SY700C2I2K.1.2.2

Каталожный номер:12935894

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000261

Комплект:2

Примечание:
