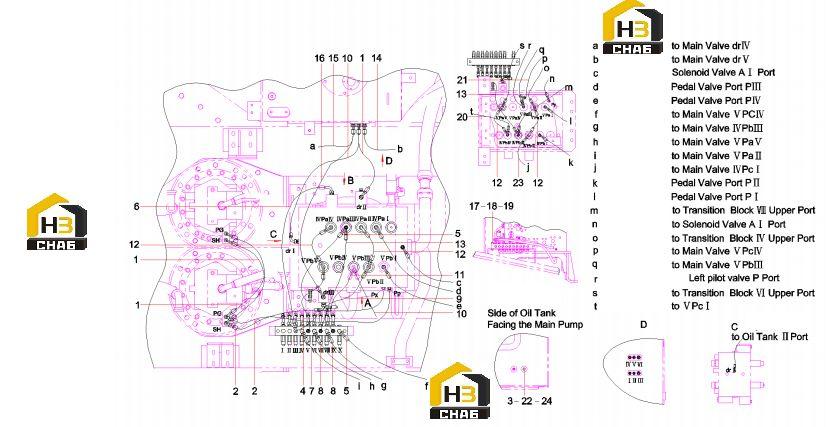

Трубопровод распределительного клапана sy700c2i2k.1.4c.2 12857016

← Джойстик правый 11145480 Соединения трубопровода распределительного клапана sy700c2i2k.1.4c.2 12857016 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103001215

Комплект:3

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103000630

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sensor, temperature

Каталожный номер:60008962

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000978

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose,rubber

Каталожный номер:B230103004291

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103001524

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103000979

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:21017518

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose,rubber

Каталожный номер:B230103000189

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103000855

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103000978

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pipe, rubber

Каталожный номер:B230103003815

Комплект:4

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103001216

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103005061

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103000981

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103000611

Комплект:1

Примечание:

№ на схеме:17

Наименование:Adapter

Каталожный номер:11148665

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M12x60GB70.1 10.9

Каталожный номер:A210204000359

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose,rubber

Каталожный номер:21003893

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:A831313035000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103002621

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:1

Примечание:
