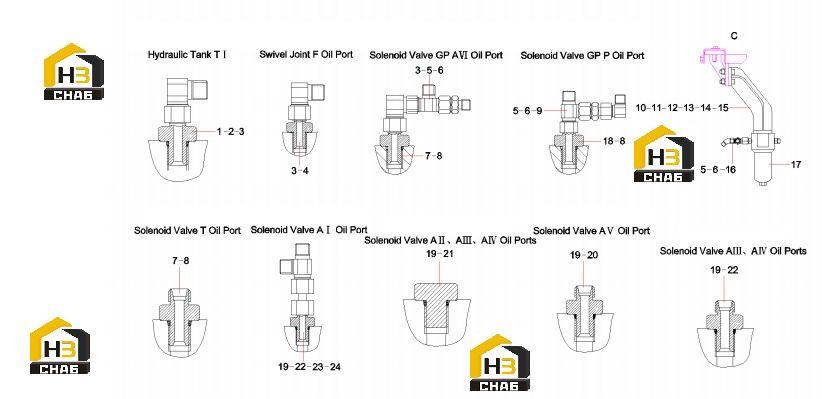

Соединения трубопровода электромагнитного клапана sy700c2i2k.1.4c 12857017

← Трубопровод электромагнитного клапана sy700c2i2k.1.4c 12857017 Клапан 60136331 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000232

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000683

Комплект:3

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000961

Комплект:3

Примечание:

№ на схеме:8

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket, pilot filter

Каталожный номер:12076662

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe connector

Каталожный номер:60202193

Комплект:1

Примечание:

№ на схеме:17

Наименование:Filter, oil

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, filter

Каталожный номер:12395992

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:5

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:10125208

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205002445

Комплект:3

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780001404

Комплект:1

Примечание:

№ на схеме:24

Наименование:Valve, shuttle, three-way

Каталожный номер:B220401000316

Комплект:1

Примечание:
