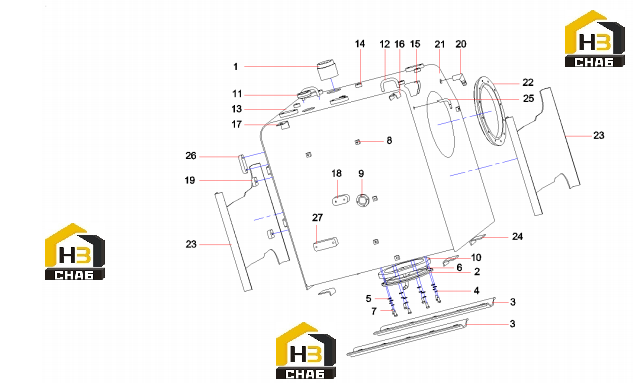

Комплектующие топливного бака 11451680

← Бак топливный 11451634 Фильтр топливный b222100000728 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil filling orifice

Каталожный номер:11844418

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate - Bottom

Каталожный номер:11167399

Комплект:1

Примечание:

№ на схеме:3

Наименование:Footing

Каталожный номер:11450195

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:6

Наименование:O-ring 280x5.3GB3452.1

Каталожный номер:A210609000307

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:8

Примечание:

№ на схеме:8

Наименование:Seat, thread

Каталожный номер:A820101115712

Комплект:6

Примечание:

№ на схеме:9

Наименование:Seat - Circle

Каталожный номер:10210092

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:11167390

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:10830924

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seat,lifting

Каталожный номер:10251944

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:11450169

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seat,fixed

Каталожный номер:11450170

Комплект:5

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:11450171

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:11450172

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:11450173

Комплект:1

Примечание:

№ на схеме:18

Наименование:Base

Каталожный номер:11450174

Комплект:1

Примечание:

№ на схеме:19

Наименование:Base

Каталожный номер:11495962

Комплект:4

Примечание:

№ на схеме:20

Наименование:Connector,pipe,filling

Каталожный номер:11636143

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:11450175

Комплект:1

Примечание:

№ на схеме:22

Наименование:Flange

Каталожный номер:11450177

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate,ribbed,inner

Каталожный номер:11450178

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plate,fixed

Каталожный номер:11450179

Комплект:4

Примечание:

№ на схеме:25

Наименование:Pipe,oil return

Каталожный номер:11450180

Комплект:1

Примечание:

№ на схеме:26

Наименование:Block,cushion

Каталожный номер:11442343

Комплект:6

Примечание:

№ на схеме:27

Наименование:Base

Каталожный номер:10441949

Комплект:1

Примечание:
