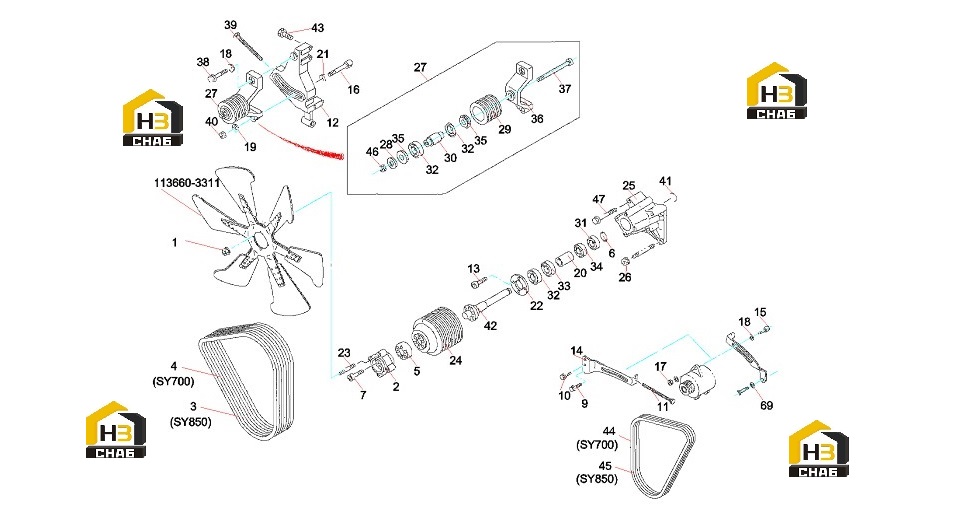

Вентилятор, шкив, ремень 60322851

← Термостат и трубопровод водяного насоса 60016580 Турбонагнетатель 60016576 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut;cover

Каталожный номер:60322806

Комплект:4

Примечание:

№ на схеме:2

Наименование:Sleeve, Spacer

Каталожный номер:B229900004311

Комплект:1

Примечание:

№ на схеме:3

Наименование:Belt;cooling fan(b)

Каталожный номер:60322852

Комплект:1

Примечание:

№ на схеме:4

Наименование:Belt,fan

Каталожный номер:60016662

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spacer; fan

Каталожный номер:60322853

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring;snap

Каталожный номер:60322854

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt; brkt,oil pan

Каталожный номер:60322767

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt;gear case

Каталожный номер:60322799

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt; brkt,oil pan

Каталожный номер:60322767

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt;adj plate,gen(c)

Каталожный номер:60322855

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket; idle pulley

Каталожный номер:60322856

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt; plate

Каталожный номер:60322857

Комплект:4

Примечание:

№ на схеме:14

Наименование:Plate;adj

Каталожный номер:60322858

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:B229900004786

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piece;sliding(b)

Каталожный номер:60322859

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut;adj plate

Каталожный номер:60322860

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer;pl(a)

Каталожный номер:60322861

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer;pl(b)

Каталожный номер:60322862

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:60322863

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer;pl,adj plate

Каталожный номер:60322864

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate; fan clu

Каталожный номер:60322865

Комплект:1

Примечание:

№ на схеме:23

Наименование:Stud;fan drive

Каталожный номер:60322866

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pulley;fan center

Каталожный номер:60322867

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bodyfan center

Каталожный номер:60322868

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nut;cover

Каталожный номер:60322806

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pulley asm; center

Каталожный номер:60322869

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:60322870

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pulley; idle

Каталожный номер:60322871

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spacer; idle pulley brg

Каталожный номер:60322872

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bearing;ball,fan pulley(c)

Каталожный номер:60322873

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bearing;ball,fan pulley(d)

Каталожный номер:60322874

Комплект:3

Примечание:

№ на схеме:33

Наименование:Bearing;ball,fan pulley(e)

Каталожный номер:60322875

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bearing;ball,fan pulley(f)

Каталожный номер:60322876

Комплект:1

Примечание:

№ на схеме:35

Наименование:Cover;dust(c)

Каталожный номер:60322877

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bracket; idle pulley

Каталожный номер:60322878

Комплект:1

Примечание:

№ на схеме:37

Наименование:Spindle; idle pulley

Каталожный номер:60322879

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt; tension(a)

Каталожный номер:60322880

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt; tension(b)

Каталожный номер:60322881

Комплект:1

Примечание:

№ на схеме:40

Наименование:Nut; idle pulley

Каталожный номер:60322882

Комплект:1

Примечание:

№ на схеме:41

Наименование:Ring, sealing

Каталожный номер:B230101001790

Комплект:1

Примечание:

№ на схеме:42

Наименование:Shaft; brg case

Каталожный номер:60322883

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt; brkt

Каталожный номер:60322884

Комплект:2

Примечание:

№ на схеме:44

Наименование:Belt; gen drive

Каталожный номер:60322885

Комплект:1

Примечание:

№ на схеме:45

Наименование:Belt; gen drive

Каталожный номер:60322886

Комплект:1

Примечание:

№ на схеме:46

Наименование:Nut; pulley

Каталожный номер:60322887

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt; fan center

Каталожный номер:60322888

Комплект:4

Примечание:
