Трубопровод стрелы 12664888

Трубопровод стрелы 12664888

← Основание зуба 12605566 Цилиндр стрелы левый 12887835 →

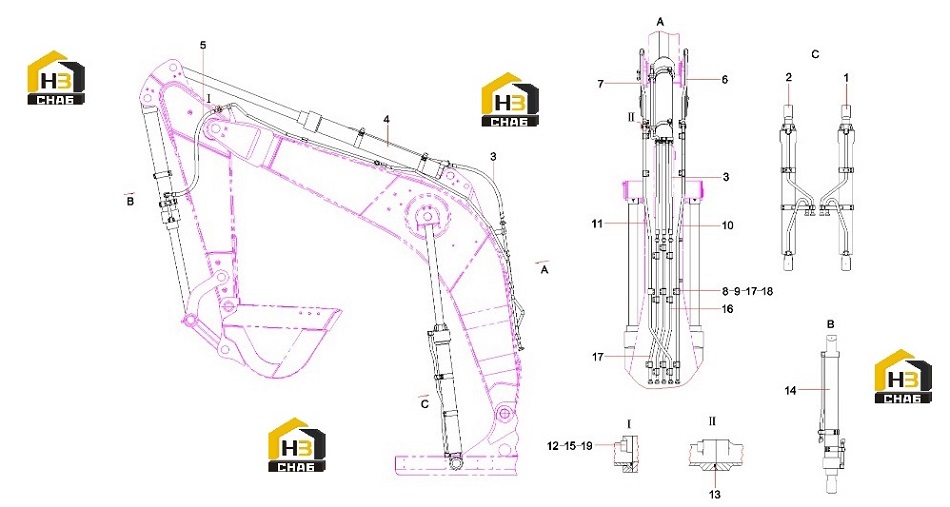

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:left boom pipe SY700C2I2K.3.1C.3
Каталожный номер:12887835
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:right boom assembly
Каталожный номер:12900294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:60041740
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:arm assemebly
Каталожный номер:12880768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:rubber hose
Каталожный номер:60198350
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Steel Pipe
Каталожный номер:12653740
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Steel Pipe
Каталожный номер:12653680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clamp SY850C3I2K.3.1-1
Каталожный номер:13472984
Комплект:42
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:11168201
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Steel Pipe
Каталожный номер:12667937
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Steel Pipe
Каталожный номер:12667948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange, Split
Каталожный номер:B210780000693
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring 40.7x3.5JISB2401
Каталожный номер:B230101000578
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:bucket assembly
Каталожный номер:12880606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000002
Комплект:68
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Steel Pipe
Каталожный номер:12667951
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt M16x40GB5783 10.9
Каталожный номер:A210111000053
Комплект:42
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:A210405000003
Комплект:42
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt M14x50GB578310.9
Каталожный номер:A210110000341
Комплект:68
Примечание:
