Трубопровод насоса 12657952

← Клапан электромагнитный 60136331 Комплектующие кабины водителя 12911917 →

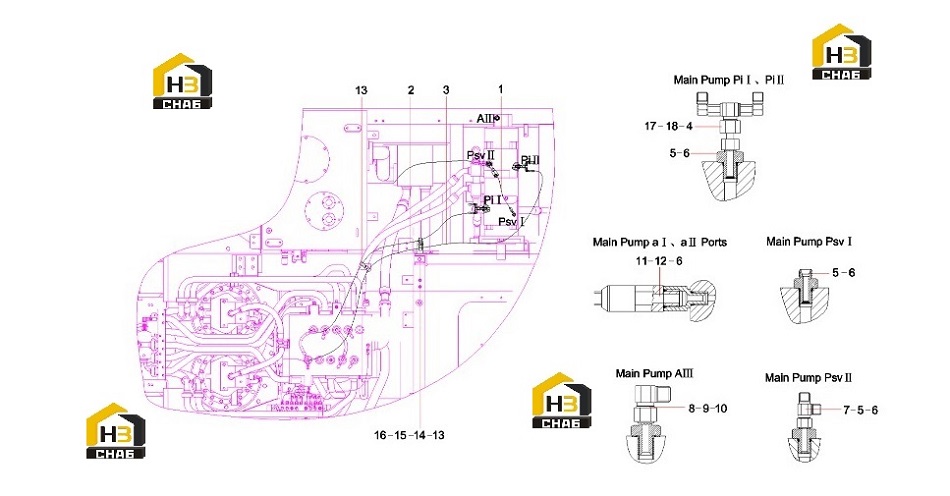

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber hose

Каталожный номер:B230103000472

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Assembly

Каталожный номер:B230103005077

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rubber hose

Каталожный номер:B230103000655

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:4

Примечание:

№ на схеме:5

Наименование:Connector, filter

Каталожный номер:60173491

Комплект:4

Примечание:

№ на схеме:6

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:6

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205001513

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:14

Наименование:prop support SY700C2I2K.1.4B.4.1

Каталожный номер:12954078

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:B210780001404

Комплект:2

Примечание:

№ на схеме:18

Наименование:Valve, shuttle, three-way

Каталожный номер:B220401000316

Комплект:2

Примечание:
