Соединения трубопровода 12857015

Соединения трубопровода 12857015

← Трубопровод гидравлический управления (часть2) 12857015 Клапан пилотный 60210244 →

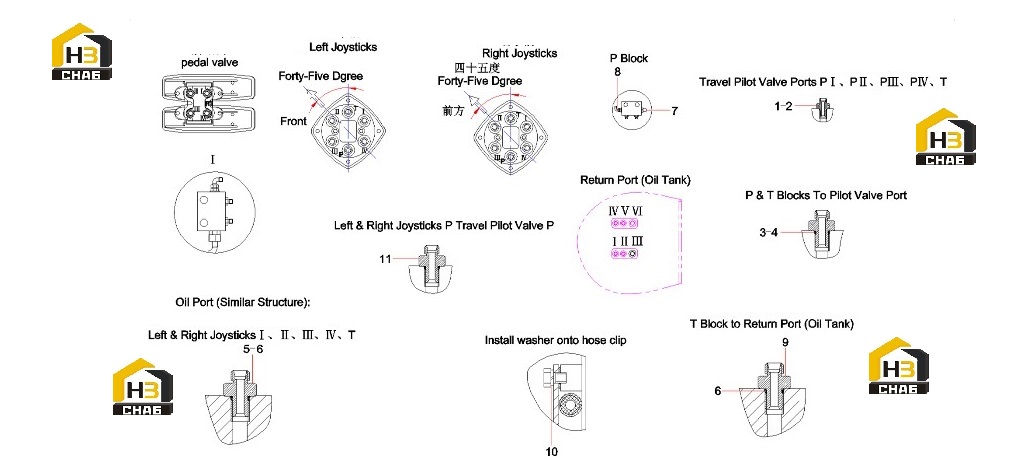

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205002445
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:A820205001148
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Joint G3/8-M16
Каталожный номер:11287446
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector
Каталожный номер:A820205000894
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:A820205000961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210405000007
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector, filter
Каталожный номер:60173491
Комплект:3
Примечание:
