Система выхлопная 11451015

Система выхлопная 11451015

← Радиатор b229900003381 Наконечник выхлопной трубы a220202000039 →

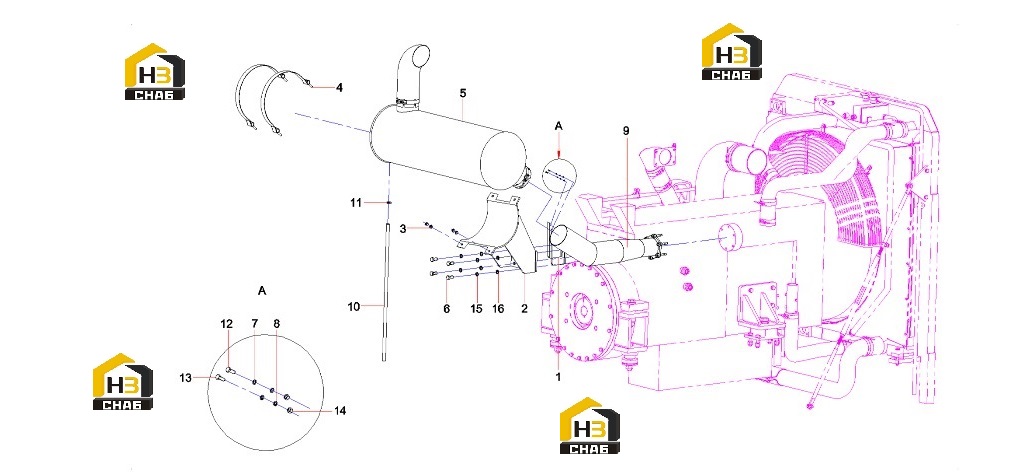

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Board, connecting
Каталожный номер:11450892
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket, muffler
Каталожный номер:11625124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut M12GB6170
Каталожный номер:24000874
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt, fixing, muffler
Каталожный номер:11606086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Muffler AS
Каталожный номер:A220202000039
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M12x70GB5783 10.9
Каталожный номер:A210111000104
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pipe, connecting, exhaust
Каталожный номер:60011761
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pipe, water drain
Каталожный номер:10250095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hoop
Каталожный номер:A210855000003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M14x30GB5783 10.9
Каталожный номер:A210111000205
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000208
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210307000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:A210401000002
Комплект:4
Примечание:
