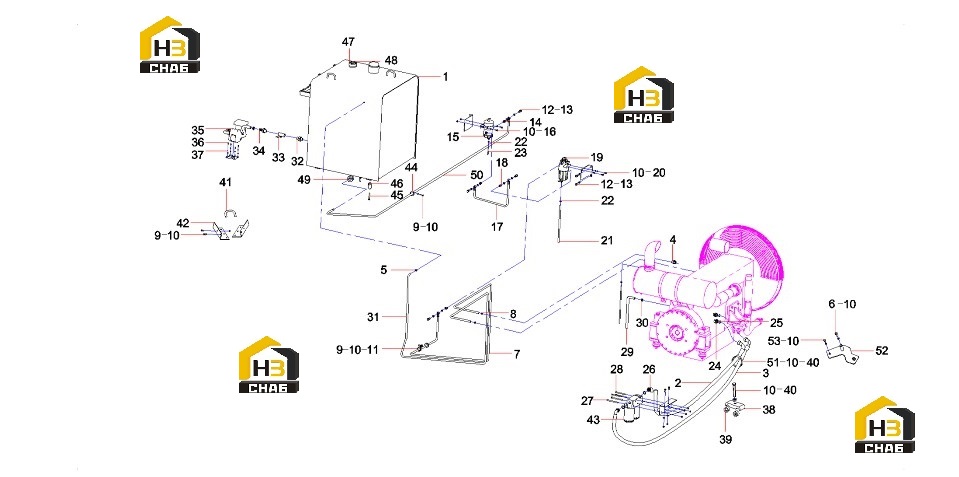

Система топливная 11451675

← Фильтр воздушный b222100000614 Бак топливный 11451634 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel tank installation

Каталожный номер:11451634

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, oil

Каталожный номер:60098282

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, oil

Каталожный номер:60098281

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE SY700C2I2K.1.3.5-27

Каталожный номер:13205064

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000297

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose AS, iutlet (primary fuel filter)

Каталожный номер:11394317

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hoop

Каталожный номер:A210855000005

Комплект:3

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:20

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000011

Комплект:34

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:9

Примечание:

№ на схеме:12

Наименование:Articulated bolt

Каталожный номер:A210199004057

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210459000003

Комплект:8

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:10442581

Комплект:2

Примечание:

№ на схеме:15

Наименование:Filter, fuel

Каталожный номер:B222100000728

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose, fuel, primary filter

Каталожный номер:11451643

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:10442582

Комплект:2

Примечание:

№ на схеме:19

Наименование:Filter, diesel fuel

Каталожный номер:60164119

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030737

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030088

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000945

Комплект:4

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:26

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M10x140GB70.1

Каталожный номер:A210204000005

Комплект:3

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000443

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose, drain

Каталожный номер:10252784

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hoop

Каталожный номер:A210855000020

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pipe, oil return

Каталожный номер:10252783

Комплект:1

Примечание:

№ на схеме:32

Наименование:Adapter

Каталожный номер:10252594

Комплект:1

Примечание:

№ на схеме:33

Наименование:Valve, ball

Каталожный номер:A220400000296

Комплект:1

Примечание:

№ на схеме:34

Наименование:Adapter

Каталожный номер:10252592

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pump, oil feed

Каталожный номер:B220301000535

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:38

Наименование:Seat, fixing, upper

Каталожный номер:11542141

Комплект:1

Примечание:

№ на схеме:39

Наименование:Gasket, rubber

Каталожный номер:A820606020470

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw M10×35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:3

Примечание:

№ на схеме:41

Наименование:Bracket

Каталожный номер:11635854

Комплект:2

Примечание:

№ на схеме:42

Наименование:Plate

Каталожный номер:11635849

Комплект:2

Примечание:

№ на схеме:43

Наименование:Filter - Oil

Каталожный номер:B222100000613

Комплект:1

Примечание:

№ на схеме:44

Наименование:Clamp

Каталожный номер:A230200000169

Комплект:3

Примечание:

№ на схеме:45

Наименование:Bolt M20×80GB5783 10.9

Каталожный номер:A210110000201

Комплект:10

Примечание:

№ на схеме:46

Наименование:Sleeve, spacer

Каталожный номер:11450168

Комплект:10

Примечание:

№ на схеме:47

Наименование:Screw M8x35GB70.1 10.9

Каталожный номер:A210204000347

Комплект:4

Примечание:

№ на схеме:48

Наименование:Liquid level control relay

Каталожный номер:B240700000329

Комплект:1

Примечание:

№ на схеме:49

Наименование:cushion SY700C2I2K.1.3.5-8

Каталожный номер:12673644

Комплект:1

Примечание:

№ на схеме:50

Наименование:Fuel hose SY700C2I2K.1.3.5.10

Каталожный номер:12703169

Комплект:1

Примечание:

№ на схеме:51

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:1

Примечание:

№ на схеме:52

Наименование:PLATE

Каталожный номер:12831523

Комплект:1

Примечание:

№ на схеме:53

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:1

Примечание:
