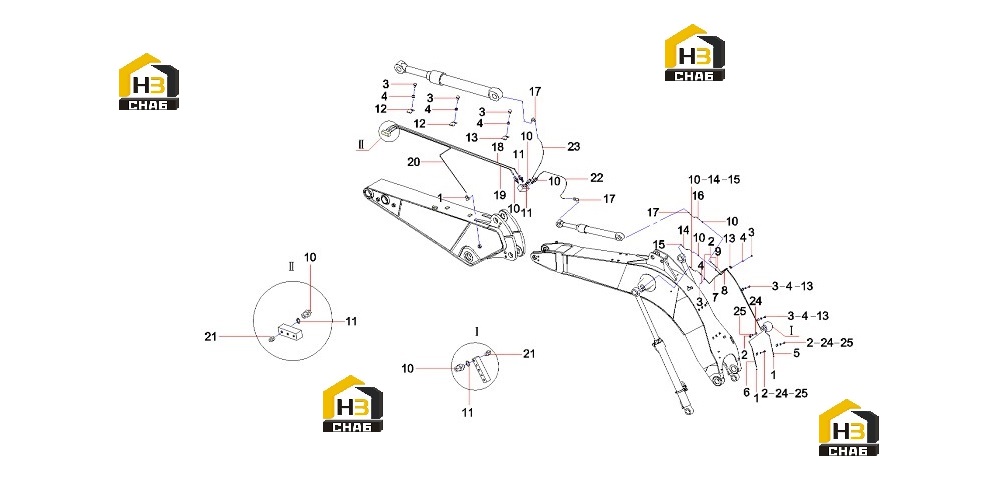

Система смазки рабочего оборудования 12660699

← Ремкомлект цилиндра ковша 60167041 Соединение a810201031035 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A229900006985

Комплект:3

Примечание:

№ на схеме:2

Наименование:Clamp, pipe

Каталожный номер:A820101211947

Комплект:8

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000240

Комплект:16

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:11166849

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:11166850

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe

Каталожный номер:11166851

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:11166852

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe

Каталожный номер:11166853

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A810201031035

Комплект:14

Примечание:

№ на схеме:11

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:10

Примечание:

№ на схеме:12

Наименование:Clamp, pipe

Каталожный номер:A820101211948

Комплект:6

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:11156457

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rubber hose

Каталожный номер:B230103000815

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A229900007786

Комплект:2

Примечание:

№ на схеме:16

Наименование:Rubber hose

Каталожный номер:B230103000811

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205002483

Комплект:3

Примечание:

№ на схеме:18

Наименование:Pipe SY700C1I2K.3.18-6C

Каталожный номер:13519664

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe SY700C1I2K.3.18-7C

Каталожный номер:13519665

Комплект:1

Примечание:

№ на схеме:20

Наименование:PipeSY700C1I2K.3.18-8B

Каталожный номер:12660159

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:8

Примечание:

№ на схеме:22

Наименование:Rubber hose

Каталожный номер:B230103004528

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103004282

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000011

Комплект:8

Примечание:
