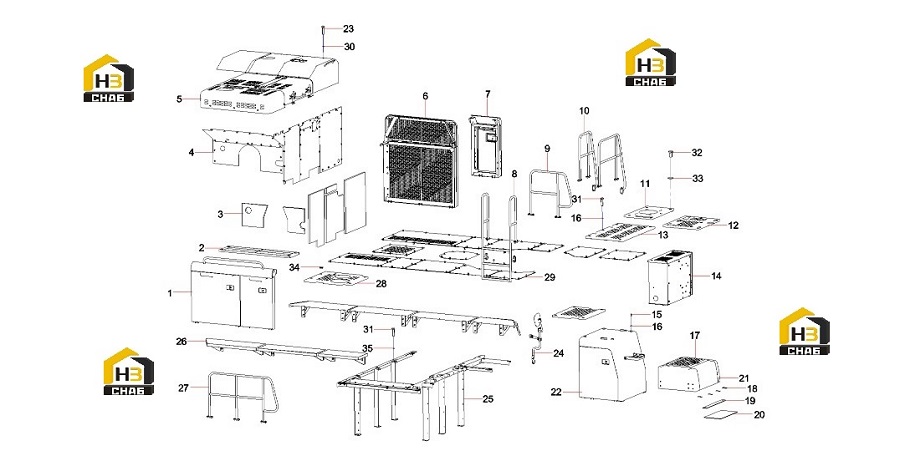

Обвес каркаса экскаватора 11449677

← Пол кабины 12909630 Дверь отсека двигателя 11445866 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door GP

Каталожный номер:11445866

Комплект:1

Примечание:

№ на схеме:2

Наименование:Coverplate, main pump

Каталожный номер:11444192

Комплект:1

Примечание:

№ на схеме:3

Наименование:Foam

Каталожный номер:11442976

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate AS, spacer

Каталожный номер:11443684

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bonnet Assy. SY700C2I2K.1.6.4A

Каталожный номер:12452869

Комплект:1

Примечание:

№ на схеме:6

Наименование:Door AS, radiator

Каталожный номер:11447471

Комплект:1

Примечание:

№ на схеме:7

Наименование:Door GP

Каталожный номер:11446548

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ladder

Каталожный номер:11444930

Комплект:1

Примечание:

№ на схеме:9

Наименование:Right-hand guardrail

Каталожный номер:13488713

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ladder

Каталожный номер:11443806

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover SY700C2I2K.1.6.19B

Каталожный номер:13488766

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover SY700C2I2K.1.6.20B

Каталожный номер:13488725

Комплект:1

Примечание:

№ на схеме:13

Наименование:Central upper cover plate

Каталожный номер:13488772

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pump AS, oil feed

Каталожный номер:11447482

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:45

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000001

Комплект:58

Примечание:

№ на схеме:17

Наименование:Coverplate, battery box

Каталожный номер:11444018

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cushion, battery

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:19

Наименование:Plate, pressure, battery mounting

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:20

Наименование:Cushion, battery

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:21

Наименование:Box, battery

Каталожный номер:11445660

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cabinet, electrical control

Каталожный номер:11442341

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:3

Примечание:

№ на схеме:24

Наименование:Mirror

Каталожный номер:11443482

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bracket GP

Каталожный номер:11443917

Комплект:1

Примечание:

№ на схеме:26

Наименование:Platform assembly

Каталожный номер:12514865

Комплект:1

Примечание:

№ на схеме:27

Наименование:Right-hand guardrail II

Каталожный номер:13488712

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover

Каталожный номер:11444437

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bottom cover plate assembly

Каталожный номер:13357409

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:31

Наименование:Bolt M12x20(GB5783)

Каталожный номер:A210111000036

Комплект:12

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:7

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210404000004

Комплект:5

Примечание:

№ на схеме:34

Наименование:Plug, rubber

Каталожный номер:11678878

Комплект:30

Примечание:

№ на схеме:35

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:22

Примечание:
