Ковш 12606334

← Рабочее оборудование 11176820 Основание зуба 12605566 →

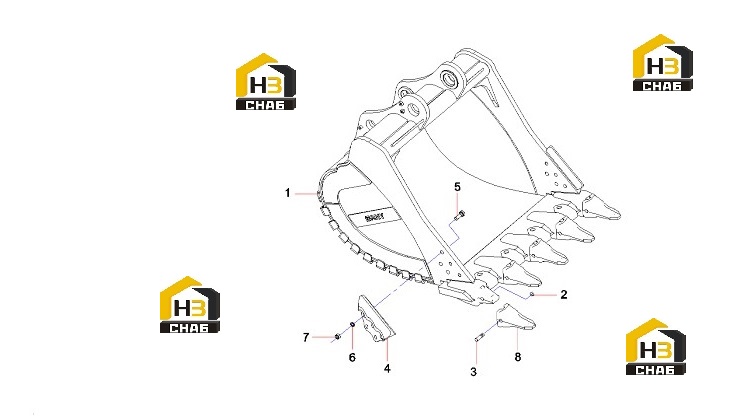

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket SY700C1I2K.3.4H.1

Каталожный номер:12605566

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:60176498

Комплект:5

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:60176499

Комплект:5

Примечание:

№ на схеме:4

Наименование:Lateral ToothSY850C3I2K.3.4H-2

Каталожный номер:12805834

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210110000424

Комплект:10

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210402000048

Комплект:10

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000078

Комплект:10

Примечание:

№ на схеме:8

Наименование:Tooth

Каталожный номер:60176496

Комплект:5

Примечание:
