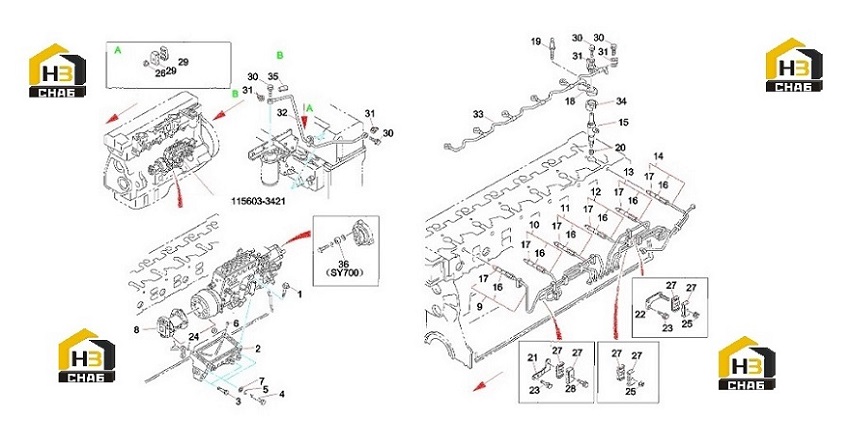

Комплектующие топливного насоса высокого давления 60016578

← Турбонагнетатель 60016576 Фильтр топливный ,кронштейн ,топливопровод 60322919 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt;outlet pipe(b)

Каталожный номер:60320401

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bracket; inj pump to c/bl

Каталожный номер:60322895

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt; inj pump brkt(a)

Каталожный номер:60322896

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt; inj pump brkt(b)

Каталожный номер:60322897

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:B229900004613

Комплект:2

Примечание:

№ на схеме:6

Наименование:Dowel

Каталожный номер:B229900005069

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:B229900004618

Комплект:2

Примечание:

№ на схеме:8

Наименование:Coupling

Каталожный номер:60016586

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pump,oil,high pressure

Каталожный номер:60016603

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pump,oil,high pressure

Каталожный номер:60016604

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pump,oil,high pressure

Каталожный номер:60016605

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pump,oil,high pressure

Каталожный номер:60016606

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pump,oil,high pressure

Каталожный номер:60016607

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pump,oil,high pressure

Каталожный номер:60016608

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nozzle asm; inj

Каталожный номер:60322898

Комплект:6

Примечание:

№ на схеме:16

Наименование:Gasket; cap nut, nozzle holder

Каталожный номер:60322901

Комплект:6

Примечание:

№ на схеме:17

Наименование:Gasket; dust cover

Каталожный номер:60322903

Комплект:6

Примечание:

№ на схеме:18

Наименование:Flange; inj, nozzle holder

Каталожный номер:60322904

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt;inj,nozzle holder

Каталожный номер:60319954

Комплект:6

Примечание:

№ на схеме:20

Наименование:Gasket; inj nozzle

Каталожный номер:60322905

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bracket; inj pipe clip(a)

Каталожный номер:60322906

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket; inj pipe clip(b)

Каталожный номер:60322907

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt;sensor

Каталожный номер:60322811

Комплект:4

Примечание:

№ на схеме:24

Наименование:Gasket;oil cooler to c/bl

Каталожный номер:60319961

Комплект:3

Примечание:

№ на схеме:25

Наименование:Nut; inj pipe clip

Каталожный номер:60322908

Комплект:6

Примечание:

№ на схеме:26

Наименование:Nut; inj pipe clip

Каталожный номер:60322908

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clip

Каталожный номер:B229900004706

Комплект:14

Примечание:

№ на схеме:28

Наименование:Bolt; clip, inj pipe

Каталожный номер:60322909

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clip

Каталожный номер:B229900004706

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:B229900004931

Комплект:9

Примечание:

№ на схеме:31

Наименование:Gasket; eye bolt leak off pipe

Каталожный номер:60322910

Комплект:9

Примечание:

№ на схеме:32

Наименование:Pipe asm; inj

Каталожный номер:60322911

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pipe,oil sprayer

Каталожный номер:60016633

Комплект:1

Примечание:

№ на схеме:34

Наименование:Cap; inj nozzle

Каталожный номер:60322912

Комплект:6

Примечание:

№ на схеме:35

Наименование:Rubber; cover

Каталожный номер:60322914

Комплект:1

Примечание:

№ на схеме:36

Наименование:Tube; dis

Каталожный номер:60322915

Комплект:1

Примечание:
