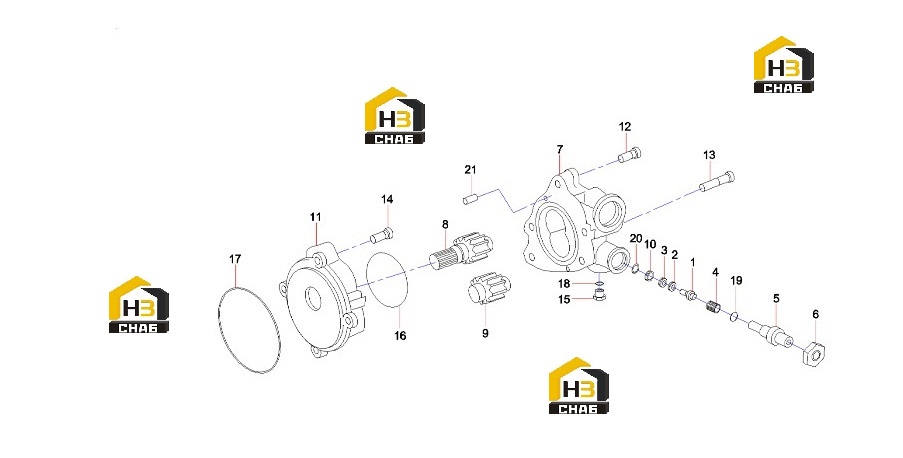

Комплектующие насоса 60015495

← Насос плунжерный b220301000549 Клапан распределительный 12856672 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stem, valve

Каталожный номер:60008508

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seat, valve

Каталожный номер:60008493

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, retaining

Каталожный номер:60008523

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:60008500

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw, adjusting

Каталожный номер:60008496

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut 2903480-0032

Каталожный номер:60008505

Комплект:1

Примечание:

№ на схеме:7

Наименование:Body, machine

Каталожный номер:60075382

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:60075409

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear

Каталожный номер:60075410

Комплект:1

Примечание:

№ на схеме:10

Наименование:Element, filter

Каталожный номер:60008491

Комплект:1

Примечание:

№ на схеме:11

Наименование:Body, machine

Каталожный номер:60075381

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:60081461

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:60081462

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:60081460

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:60008724

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60008504

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60050050

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60008697

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60008701

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60075425

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:60008736

Комплект:2

Примечание:
