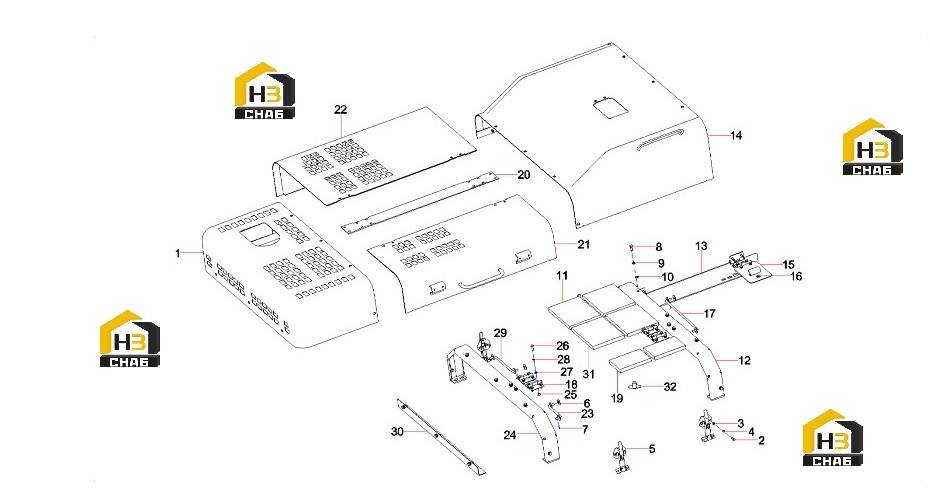

Капот 12452869

← Пластины каркаса (перегородки) 11443684 Решетка радиатора 11447471 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, muffler

Каталожный номер:11439450

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:5

Наименование:Door lock

Каталожный номер:A222200000065

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210404000004

Комплект:6

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:A210491000007

Комплект:6

Примечание:

№ на схеме:8

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:16

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000002

Комплект:16

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000001

Комплект:16

Примечание:

№ на схеме:11

Наименование:sponge SY700C2I2K.1.6.4A-3

Каталожный номер:12452868

Комплект:2

Примечание:

№ на схеме:12

Наименование:Beam lSY700C2I2K.1.6.4A.2

Каталожный номер:12452875

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:11439460

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover, radiator

Каталожный номер:11439471

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cap, filler

Каталожный номер:A810502050133

Комплект:1

Примечание:

№ на схеме:16

Наименование:Door lock

Каталожный номер:A222200000122

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bar, support

Каталожный номер:11439473

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hinge

Каталожный номер:A810502079012

Комплект:7

Примечание:

№ на схеме:19

Наименование:Sponge SY700C2I2K.1.6.4A-2

Каталожный номер:12452867

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plate

Каталожный номер:11439476

Комплект:1

Примечание:

№ на схеме:21

Наименование:Engine hoodl

Каталожный номер:13488768

Комплект:1

Примечание:

№ на схеме:22

Наименование:Engine hood

Каталожный номер:12452885

Комплект:1

Примечание:

№ на схеме:23

Наименование:Stay Rod IISY700C2I2K.1.6.4A.9

Каталожный номер:12452887

Комплект:1

Примечание:

№ на схеме:24

Наименование:Beamll SY700C2I2K.1.6.4A.10

Каталожный номер:12452871

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000036

Комплект:20

Примечание:

№ на схеме:26

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:28

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000011

Комплект:28

Примечание:

№ на схеме:29

Наименование:Stay Rod IIISY700C2I2K.1.6.4A.11

Каталожный номер:12452873

Комплект:1

Примечание:

№ на схеме:30

Наименование:Beam, mounting

Каталожный номер:11439455

Комплект:1

Примечание:

№ на схеме:31

Наименование:sponge SY700C2I2K.1.6.4A-1

Каталожный номер:12452866

Комплект:2

Примечание:

№ на схеме:32

Наименование:Pintle

Каталожный номер:11961759

Комплект:12

Примечание:
