Цилиндр рукояти 12880768

Цилиндр рукояти 12880768

← Цилиндр стрелы правый 12900294 Цилиндр ковша 12880606 →

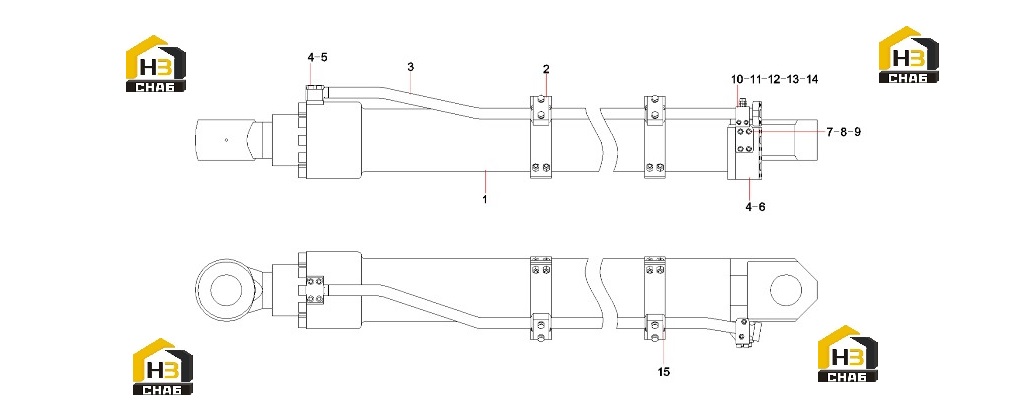

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Armcylinder
Каталожный номер:-
Комплект:1
Примечание:Modification or other
0 ₽
шт
№ на схеме:2
Наименование:pipe clip
Каталожный номер:12708973
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Steel Pipe
Каталожный номер:12880641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:B230101000578
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M14x60GB5783 10.9
Каталожный номер:21005237
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:10268030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:11610886
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210110000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 14GB93
Каталожный номер:A210401000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate, bent
Каталожный номер:11611350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M12x20GB5783 10.9 grade
Каталожный номер:A210111000199
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:U-bolt
Каталожный номер:A820301021217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut M12GB6170
Каталожный номер:A210307000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Gasket
Каталожный номер:11025475
Комплект:2
Примечание:
