Трубопровод стрелы 12664888

← Ковш 12606334 Цилиндр стрелы левый 12887835 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

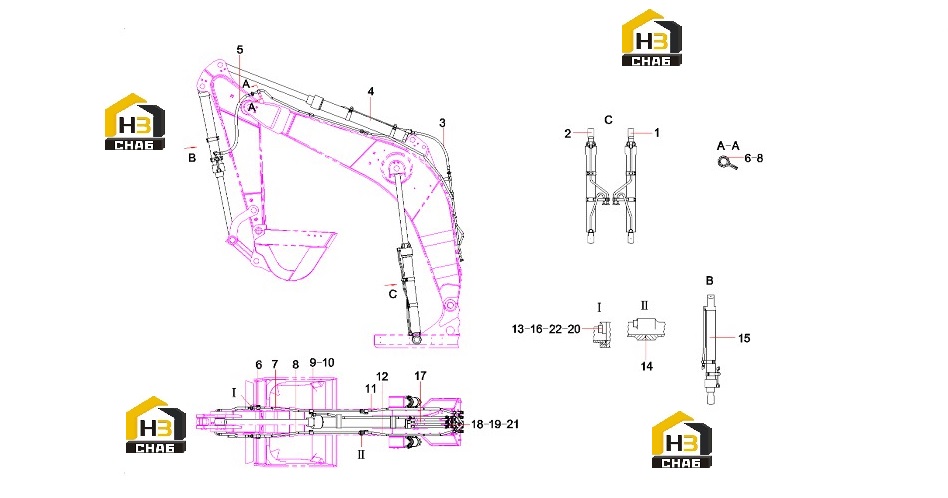

№ на схеме:1

Наименование:left boom pipe SY700C2I2K.3.1C.3

Каталожный номер:12887835

Комплект:1

Примечание:

№ на схеме:2

Наименование:right boom assembly

Каталожный номер:12900294

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:60041740

Комплект:3

Примечание:

№ на схеме:4

Наименование:arm assemebly

Каталожный номер:12880768

Комплект:1

Примечание:

№ на схеме:5

Наименование:rubber hose

Каталожный номер:60198350

Комплект:2

Примечание:

№ на схеме:6

Наименование:Clamp, pipe

Каталожный номер:11347530

Комплект:4

Примечание:

№ на схеме:7

Наименование:Steel Pipe

Каталожный номер:12653740

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel Pipe

Каталожный номер:12653680

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, pipe

Каталожный номер:11167527

Комплект:14

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:11168201

Комплект:17

Примечание:

№ на схеме:11

Наименование:Steel Pipe

Каталожный номер:12667937

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel Pipe

Каталожный номер:12667948

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:30

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000578

Комплект:12

Примечание:

№ на схеме:15

Наименование:bucket assembly

Каталожный номер:12880606

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 16GB1230

Каталожный номер:A210405000002

Комплект:68

Примечание:

№ на схеме:17

Наименование:Steel Pipe

Каталожный номер:12667951

Комплект:3

Примечание:

№ на схеме:18

Наименование:Clamp, pipe

Каталожный номер:11167545

Комплект:10

Примечание:

№ на схеме:19

Наименование:Bolt M16x40GB5783 10.9 grade

Каталожный номер:A210111000053

Комплект:28

Примечание:

№ на схеме:20

Наименование:Washer 14GB93

Каталожный номер:A210401000003

Комплект:72

Примечание:

№ на схеме:21

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:28

Примечание:

№ на схеме:22

Наименование:Bolt M14X50GB5783 10.9

Каталожный номер:A210110000341

Комплект:68

Примечание:
