Трубопровод ковша 12638676

← Трубопровод стрелы 12856520 Системы двигателя 11453587 →

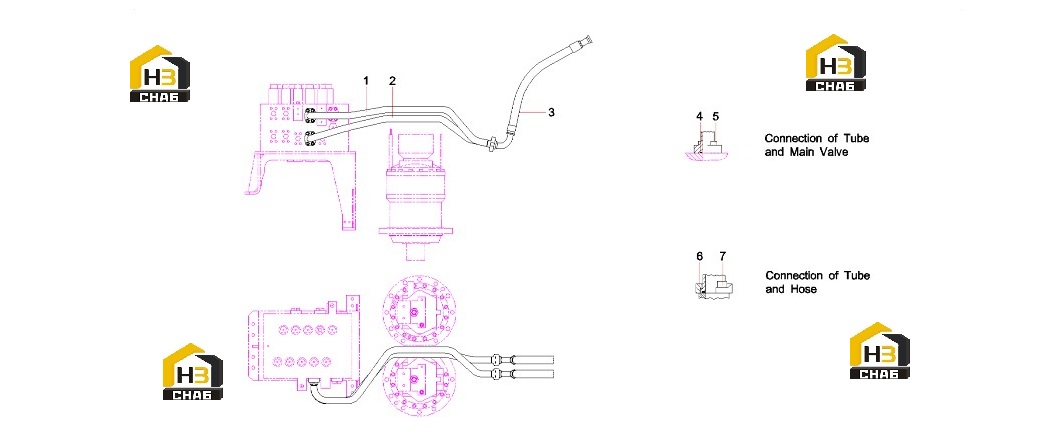

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:steel pipe

Каталожный номер:12625829

Комплект:1

Примечание:

№ на схеме:2

Наименование:steel pipe

Каталожный номер:12625960

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:60040638

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000343

Комплект:8

Примечание:

№ на схеме:6

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:8

Примечание:

№ на схеме:7

Наименование:Screw M14x50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:16

Примечание:
