Трубопровод электромагнитного клапана 12857017

← Соединения трубопровода распределительного клапана 12857016 Соединения трубопровода электромагнитного клапана 12857017 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

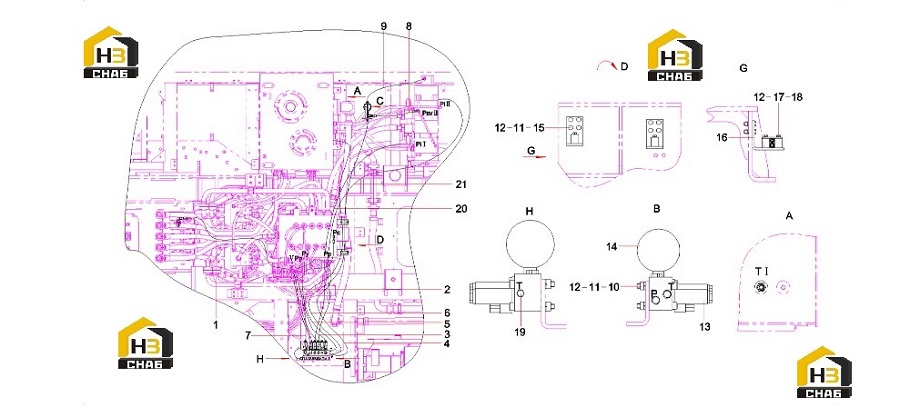

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103004613

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103000129

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:21003903

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000981

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002766

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103004609

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103002544

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber hose

Каталожный номер:B230103000473

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103006569

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:18

Примечание:

№ на схеме:12

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:18

Примечание:

№ на схеме:13

Наименование:Valve GP, solenoid, directional

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:14

Наименование:Accumulator

Каталожный номер:60137145

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M10x45GB5783 10.9 grade

Каталожный номер:A210111000120

Комплект:8

Примечание:

№ на схеме:16

Наименование:support SY700C2I2K.1.4B.3.1

Каталожный номер:12657354

Комплект:2

Примечание:

№ на схеме:17

Наименование:plate SY700C2I2K.1.4B.3-1

Каталожный номер:12657467

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:21003906

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:21017536

Комплект:1

Примечание:
