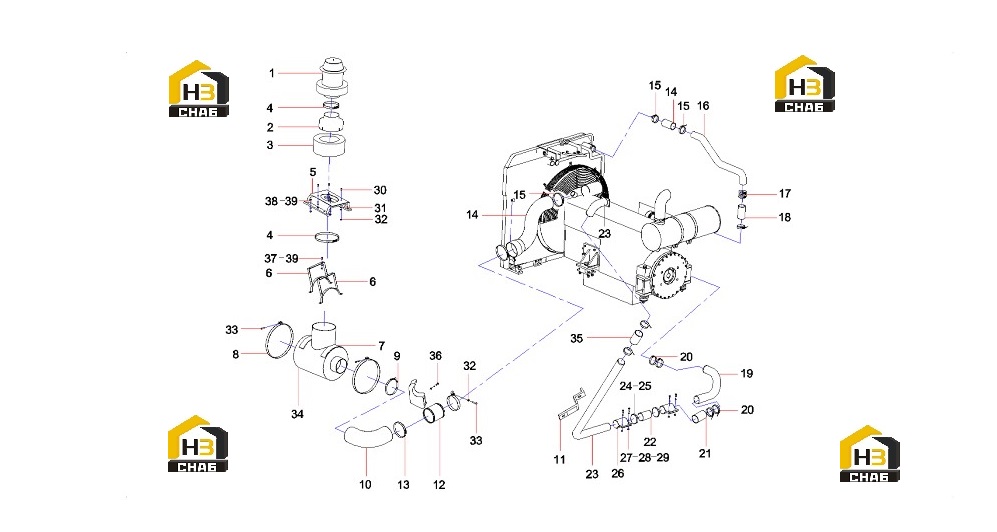

Система очистки воздуха 11453575

← Трос дроссельной заслонки b220501000347 Фильтр воздушный b222100000614 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Prefilter, air

Каталожный номер:B222100000765

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, connecting, air inlet

Каталожный номер:11452612

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, air inlet

Каталожный номер:11638909

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp, T-bolt

Каталожный номер:60097231

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bracket AS

Каталожный номер:11453237

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket, air cleaner

Каталожный номер:11453249

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gasket, rubber

Каталожный номер:10441602

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plate, bent

Каталожный номер:10441604

Комплект:2

Примечание:

№ на схеме:9

Наименование:T-type anchor ear

Каталожный номер:A210855000071

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe, air inlet

Каталожный номер:11602398

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:11457459

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe GP, connecting, air inlet

Каталожный номер:11602217

Комплект:1

Примечание:

№ на схеме:13

Наименование:Anchor ear, T-type

Каталожный номер:A229900002734

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipe, air inlet

Каталожный номер:11602402

Комплект:1

Примечание:

№ на схеме:15

Наименование:Anchor ear, T-type

Каталожный номер:A229900003898

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe

Каталожный номер:11452586

Комплект:1

Примечание:

№ на схеме:17

Наименование:T model anchor ear

Каталожный номер:A229900003759

Комплект:8

Примечание:

№ на схеме:18

Наименование:hose SY700C2I2K.1.3.4-25

Каталожный номер:12925520

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pipe, outlet

Каталожный номер:11452593

Комплект:1

Примечание:

№ на схеме:20

Наименование:T-type anchor ear

Каталожный номер:A229900002222

Комплект:16

Примечание:

№ на схеме:21

Наименование:HOSE SY700C3I2K.1.3.4-26

Каталожный номер:12925590

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pipe, outlet

Каталожный номер:11452594

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe

Каталожный номер:11452598

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cushion

Каталожный номер:11453375

Комплект:3

Примечание:

№ на схеме:25

Наименование:Plate, fixing

Каталожный номер:11452597

Комплект:3

Примечание:

№ на схеме:26

Наименование:Plate GP, fixing

Каталожный номер:11457448

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:12

Примечание:

№ на схеме:28

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:16

Примечание:

№ на схеме:29

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:12

Примечание:

№ на схеме:30

Наименование:Bolt M14x40GB5783-00 10.9

Каталожный номер:A210111000208

Комплект:4

Примечание:

№ на схеме:31

Наименование:Washer 14GB93

Каталожный номер:A210401000003

Комплект:4

Примечание:

№ на схеме:32

Наименование:Nut M14GB6170

Каталожный номер:A210307000025

Комплект:4

Примечание:

№ на схеме:33

Наименование:Screw M12x100GB70.1 10.9

Каталожный номер:A210204000451

Комплект:4

Примечание:

№ на схеме:34

Наименование:Air cleaner

Каталожный номер:B222100000614

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pipe, connecting, air inlet

Каталожный номер:10251005

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:37

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bolt M12x55GB5783 10.9

Каталожный номер:A210111000118

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:
