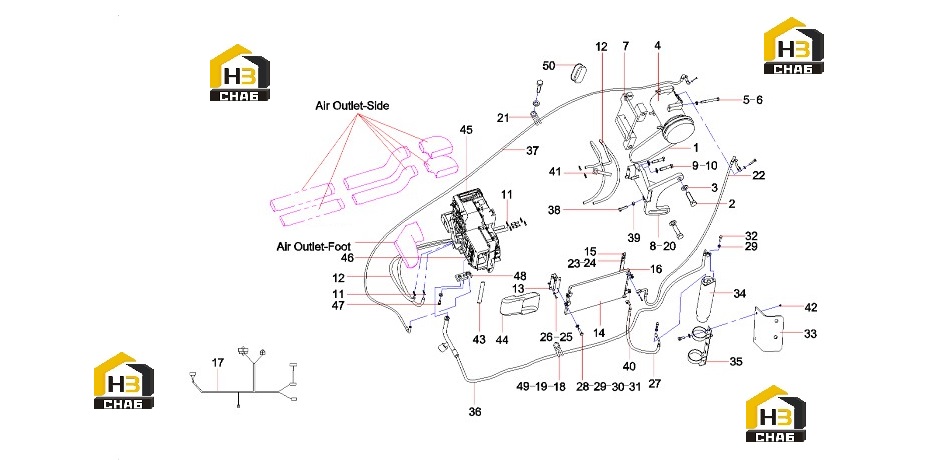

Система кондиционирования воздуха 11448006

← Система смазки поворотного подшипника 10256983 Схема электрическая кондиционера 10473304 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:V-belt

Каталожный номер:B230106000058

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M14x40GB5783-00 10.9

Каталожный номер:A210111000208

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 14(GB1230)

Каталожный номер:A210444000001

Комплект:2

Примечание:

№ на схеме:4

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:19

Примечание:

№ на схеме:7

Наименование:Plate, adjusting

Каталожный номер:10143993

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:10249036

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M14X30GB5783 10.9

Каталожный номер:A210111000205

Комплект:3

Примечание:

№ на схеме:10

Наименование:Washer 14GB93

Каталожный номер:A210401000003

Комплект:3

Примечание:

№ на схеме:11

Наименование:Hoop

Каталожный номер:60134354

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:11445951

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bracket, condenser

Каталожный номер:11445879

Комплект:1

Примечание:

№ на схеме:14

Наименование:Condenser AS

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket, condenser

Каталожный номер:11445886

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hinge

Каталожный номер:11445763

Комплект:1

Примечание:

№ на схеме:17

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:15

Примечание:

№ на схеме:19

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:23

Примечание:

№ на схеме:20

Наименование:Cushion SY700C2I2K.1.8-3

Каталожный номер:13251493

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:14

Примечание:

№ на схеме:22

Наименование:Hose, exhaust

Каталожный номер:60100127

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8x25GB5783 10.9 grade

Каталожный номер:A210111000323

Комплект:11

Примечание:

№ на схеме:24

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:15

Примечание:

№ на схеме:25

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:26

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:60056235

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210110000416

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:13

Примечание:

№ на схеме:30

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt M6x30GB5783

Каталожный номер:A210111000082

Комплект:6

Примечание:

№ на схеме:33

Наименование:Plate

Каталожный номер:11638762

Комплект:1

Примечание:

№ на схеме:34

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:35

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose

Каталожный номер:60100128

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose, low pressure

Каталожный номер:60056234

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M16x90GB5783 10.9 grade

Каталожный номер:A210111000347

Комплект:1

Примечание:

№ на схеме:39

Наименование:Nut M16GB6170 10

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000083

Комплект:2

Примечание:

№ на схеме:41

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:10

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:A210307000004

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pipe, drainage

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:44

Наименование:Filter, air, external

Каталожный номер:B222100000660

Комплект:1

Примечание:

№ на схеме:45

Наименование:Air conditioner unit AS

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:46

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:48

Наименование:Connector, pipe

Каталожный номер:B229900005758

Комплект:1

Примечание:

№ на схеме:49

Наименование:Clamp, cord

Каталожный номер:A230200000169

Комплект:7

Примечание:

№ на схеме:50

Наименование:Sheath,protective

Каталожный номер:11650070

Комплект:1

Примечание:
