Решетка радиатора 11447471

Решетка радиатора 11447471

← Капот 12452869 Дверь отсека радиатора 11446548 →

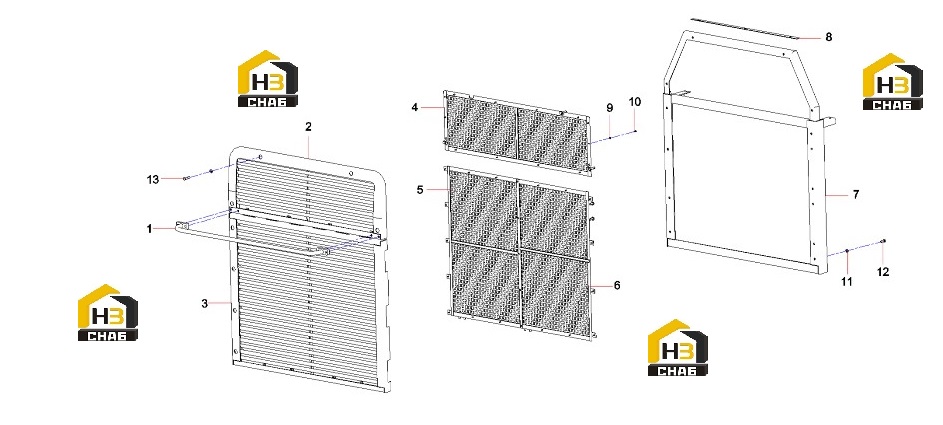

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Handhold
Каталожный номер:11446356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Door, radiator
Каталожный номер:11447320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Door, radiator
Каталожный номер:11446744
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fly net
Каталожный номер:11445761
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fly net
Каталожный номер:11446014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fly net
Каталожный номер:11445861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bracket, radiator door
Каталожный номер:11445196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Gasket, rubber
Каталожный номер:11447470
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 6GB97.1
Каталожный номер:A210405000006
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M12x30GB5783
Каталожный номер:A210111000038
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000042
Комплект:12
Примечание:
