Рама поворотная экскаватора 11415204

← Противовес 11441423 Комплектующие системы гусениц 11415204 →

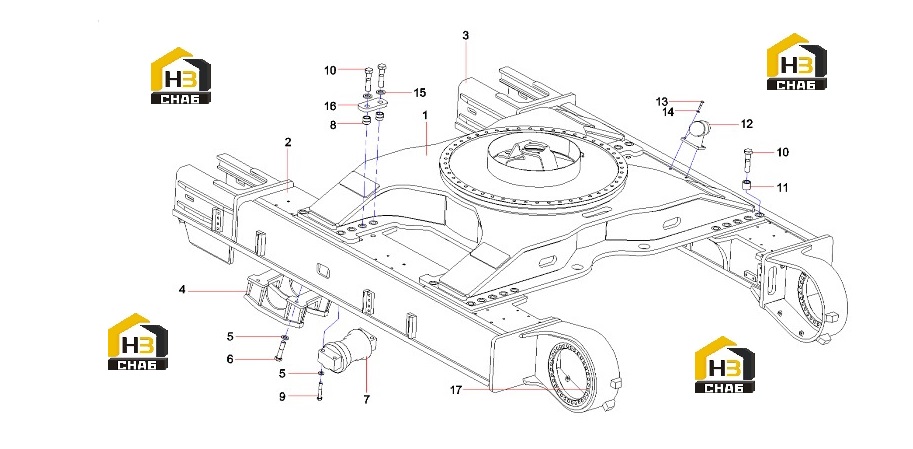

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main carriage AS

Каталожный номер:11397564

Комплект:1

Примечание:

№ на схеме:2

Наименование:Beam, travel

Каталожный номер:11389821

Комплект:1

Примечание:

№ на схеме:3

Наименование:Beam, travel

Каталожный номер:11400669

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, guard, track

Каталожный номер:11400145

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer 27GB1230

Каталожный номер:A210444000004

Комплект:88

Примечание:

№ на схеме:6

Наименование:Bolt M27 X 80GB5783 10.9

Каталожный номер:A311142707516

Комплект:24

Примечание:

№ на схеме:7

Наименование:Track Roller SWZ260A

Каталожный номер:12756748

Комплект:16

Примечание:

№ на схеме:8

Наименование:Sleeve, locating

Каталожный номер:11401209

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt M27X160GB5782 10.9

Каталожный номер:A210110000430

Комплект:64

Примечание:

№ на схеме:10

Наименование:Bolt M42X180GB5782 10.9

Каталожный номер:A210110000423

Комплект:44

Примечание:

№ на схеме:11

Наименование:Sleeve, pressure

Каталожный номер:11401208

Комплект:36

Примечание:

№ на схеме:12

Наименование:carrier roller SWT260A

Каталожный номер:12964096

Комплект:6

Примечание:

№ на схеме:13

Наименование:Bolt M20x70GB5783 10.9 grade

Каталожный номер:A210111000063

Комплект:24

Примечание:

№ на схеме:14

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:72

Примечание:

№ на схеме:15

Наименование:Washer 42 (GB97.1)

Каталожный номер:A210406000003

Комплект:8

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:11401211

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pipeline, hydraulic, undercarriage

Каталожный номер:11452273

Комплект:1

Примечание:
